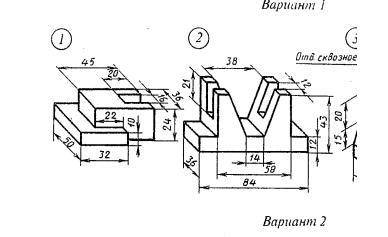

Для построения трех видов детали по аксонометрической проекции мы должны использовать особый метод, который позволяет перенести объект на плоскость и изобразить его в виде, который сохраняет пропорции и форму.
Для начала определимся с выбором типа аксонометрической проекции. Существуют три основных типа: изометрическая, диметрическая и траверсальная (кабинетная) проекции. Для данной задачи я выберу изометрическую проекцию, так как она наиболее проста и понятна для школьников.
Итак, начнем с построения изометрического вида детали.
1. Начертите три оси перспективы, которые будут представлять оси x, y и z. Нарисуйте горизонтальную ось x, вертикальную ось y и ось z, направленную вверх и вправо под углом 45 градусов от горизонтали.
2. Определите размеры детали по исходной аксонометрической проекции. Пользуясь этими размерами, отложите соответствующие отрезки на осях перспективы.
3. Постройте внешние контуры детали. Учтите, что линии, параллельные осям x и y, должны быть изображены без изменения длины и углов, а линии, параллельные оси z, должны быть изображены под углом 45 градусов.
4. Добавьте детальные элементы, такие как выступы, отверстия и т.д. Опять же, учтите правило отображения линий под углом 45 градусов.
Теперь перейдем к построению бокового вида детали.
1. Из аксонометрической проекции перенесите размеры детали на соответствующие оси перспективы.
2. Постройте боковой вид детали, используя эти размеры. Учтите, что в данном виде детали необходимо учитывать высоту.
3. Добавьте детальные элементы, такие как выступы и отверстия.
И наконец, перейдем к построению верхнего вида детали.
1. Определите размеры детали по аксонометрической проекции и перенесите их на соответствующие оси перспективы.
2. Используя эти размеры, постройте верхний вид детали. Учтите, что в данном виде детали необходимо учитывать ее высоту.
3. Добавьте детальные элементы, такие как выступы и отверстия.
Итак, мы построили три вида детали по аксонометрической проекции: изометрический, боковой и верхний. Каждый вид отображает деталь с разных сторон, позволяя нам полностью понять ее форму и размеры.
