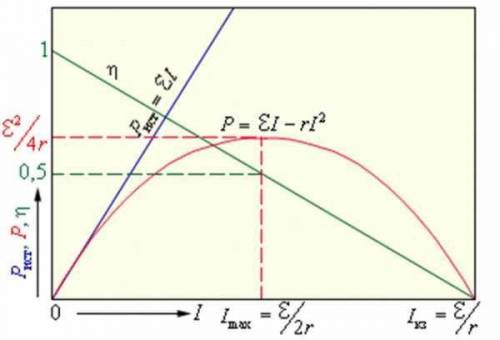

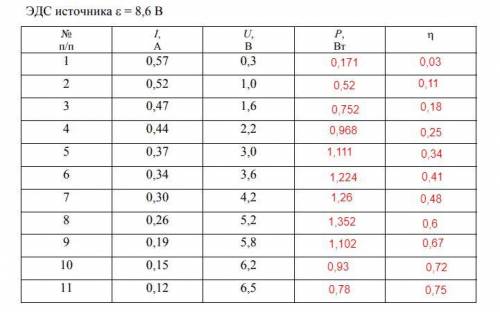

Построить графики зависимости полезной мощности P и кпд η источника от силы тока I (в одной системе координат). Сам старался сделать, но не получилось! Пример на фото.

Для начала, давайте разберемся с тем, что такое полезная мощность и кпд источника.

Полезная мощность (P) - это мощность, которая используется для выполнения работы или передается нагрузке. Она измеряется в ваттах (Вт).

Кпд источника (η) - это безразмерная величина, которая показывает, какая часть от всей подводимой мощности используется для выполнения работы или передается нагрузке.

Итак, у нас есть зависимость полезной мощности (P) и кпд источника (η) от силы тока (I). Для построения графика нам потребуются соответствующие значения полезной мощности и кпд источника при различных значениях силы тока.

Для начала, вспомним, что у нас есть два графика с подписанными значениями. На графике P(I) изображена зависимость полезной мощности от силы тока, а на графике η(I) - зависимость кпд источника от силы тока. Наша задача - объединить эти два графика в одной системе координат.

Построение графиков требует некоторой таблицы со значениями полезной мощности и кпд источника в зависимости от силы тока. Но так как у нас только изображения графиков, мы можем воспользоваться приближенным методом построения.

Давайте начнем с графика P(I). На нем находим первую пару точек (например, при I = 0А и I = 2А) и проводим прямую через эти точки. Повторяем этот процесс для других пар точек, пока не получим некоторую кривую линию, проходящую через все точки на графике P(I).

Теперь перейдем к графику η(I). Аналогичным образом находим пары точек на графике (например, при I = 0А и I = 2А) и проводим прямую через них. Повторяем этот процесс для других пар точек, пока не получим кривую линию, проходящую через все точки на графике η(I).

Окончательно, мы должны объединить обе кривые в одной системе координат. Для этого можно использовать один набор осей, где горизонтальная ось представляет собой силу тока (I), а вертикальная ось - значения полезной мощности (P) и кпд источника (η).

Полученные кривые для P(I) и η(I) должны быть разных цветов или типов линий для наглядности.

Таким образом, чтобы построить график зависимости полезной мощности P и кпд η источника от силы тока I, мы должны найти значения полезной мощности и кпд источника при различных значениях силы тока, провести кривые линии для каждого графика и объединить их в одной системе координат.
