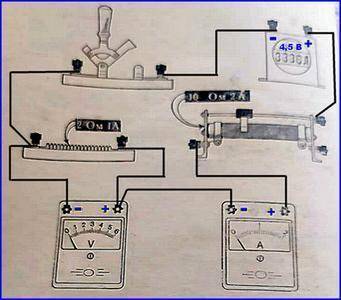

1. "Нарисовал". См. вложения.

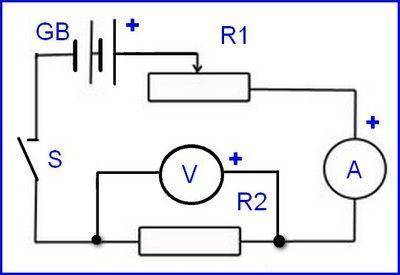

2. Начертил. См.вложения.
3. Цены деления
- вольтметра: 0,2 B;
- амперметра: 0,1 A.
4. Реостат в этой схеме применён
для регулировки тока ч/з резистор R2.
Проверим пригодность его использования.
Его параметры: R=10 Ом; Iном=2 A.
Шкала амперметра допускает измерение тока
в схеме не более 2-х Ампер, т.е. I1=I2=I=2 A.
Rобщ=R2+R1=U/I=4,5/2=2,25 Ом;
R1=Rобщ-R2=2,25-2=0,25 Ом.
Параметры реостата допускают
его использование в этой схеме,
но регулировать ток надо с осторожностью,
потому как:
при переводе ползунка токосъёма влево до упора:
R1=0 Ом => Rобщ=R2=2 Ом;
I=I1=I2=U/Rобщ=4,5/2=2,25 A
реостат будет нагреваться,
а амперметр скажет "Bye-bye!".
5. Мощности рассеяния реостата и резистора:
Pʀ₁=Iʀ₁²*R₁=2²*10=40 Вт;
Pʀ₂=Iʀ₂²*R₂=1²*2=2 Вт.
По шкалам приборов можно определить
их номинальные параметры для измерений:
вольтметр до Uном=6 B;
амперметр до Iном=2 A.
---
Фсё.
Объяснение:
ответ: На участке 3-4
Объяснение:
Общая формула теплоты — Q = A + ΔU, Q - сама теплота непосредственно, А - работа, выполняемая газом,a Δу - разница внутренних энергий.Известно, что когда газ расширяется (участок 1-2, так как увеличивается объём), он выполняет положительную работу, а когда сжимается - наоборот, отрицательную.Думаю, у вас график изотермического процесса; в таком случае уравнение имеет следующий вид:
Q = A
В случае 1-2 Q=A, а при условии 3-4 Q = -A.
Отметьте лучшим решением и поставьте сердечко
