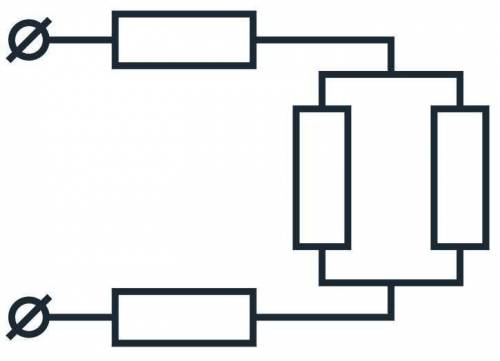

На рисунке изображено соединение четырех одинаковых сопротивлений, каждое из которых равно 4 Ом. Напряжение на клеммах равно 12 В. Определите общее сопротивление и силу тока через каждый резистор. Фото не кидайте

Параллельное:

R(2,3)=R2/2=R3/2=4/2=2 Ом;

Rоб=R1+R(2,3)+R4=4+2+4=10 Ом;

I1=I4=I=U/Rоб=12/10=1,2 A;

R2=R3=4 Ом =>

I2=I3=I/2=1,2/2=0,6 A.

Объяснение:

Формулы последовательного и параллельного соединений резисторов и закона Георга Ома.
