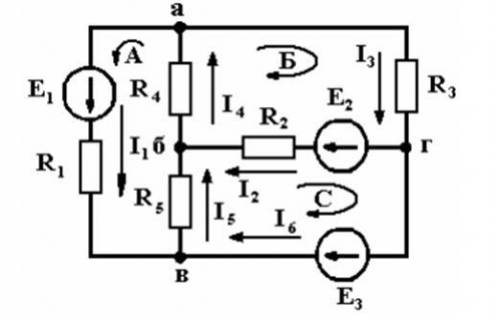

Задание Задана схема замещения цепи (рис.2) и значения всех сопротивлений приемников и ЭДС источников: R1, R2, R3, R4, R5, E1, E2, E3.

Требуется определить токи в каждой ветви, мощности каждого элемента цепи, составить баланс мощности

Для решения этой задачи расчета электрической цепи используют основные законы электрических цепей: закон Ома, первый и второй законы Кирхгофа.

Порядок расчета:

1. Произвольно выбрать условно-положительные направления (УПН) токов в ветвях.

2. Составить систему независимых уравнений с неизвестными токами. Число уравнений должно быть равно числу неизвестных токов ветвей. По I закону Кирхгофа составляют (n – 1) уравнение для узлов, где n – полное число узлов в цепи. По второму закону Кирхгофа составляют (v – n + 1) уравнений, где v – число ветвей в цепи.

3. Решая полученную систему уравнений, определить токи ветвей.

Над бухтой взлетела красная ракета (длина волны 700 нм) какова длина волны этого света в воде? какой цвет увидит аквалангист плывущий под водой?

формула для расчета n=λ1/λ2 ; λ2=λ1/n ; λ2=526 нм

Показатель преломления на границе воздух/вода n=1,33.

λ1=700 нм -красный цвет диапазон 625-740

λ2=526 нм -зеленый свет диапазон 500-565

Несмотря на это, аквалангист, плывущий под водой, все равно увидит красный свет, т. к. воспринимаемый глазом цвет зависит не от длины волны, а от его частоты. А частота НЕ МЕНЯЕТСЯ при переходе границы сред.
