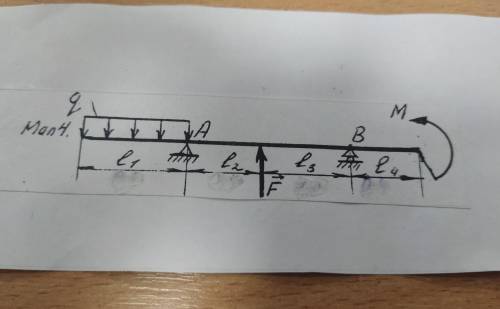

Ктивные (заданные) силы: , , , пара сил с моментом М, где - сосредоточенная сила, заменяющая действие распределенной вдоль отрезка АС нагрузки интенсивностью q. Величина
Линия действия силы проходит через середину отрезка АС. Силы реакции (неизвестные силы): , , . - заменяет действие отброшенного подвижного шарнира (опора А). Реакция перпендикулярна поверхности, на которую опираются катки подвижного шарнира. , - заменяют действие отброшенного неподвижного шарнира (опора В). , - составляющие реакции , направление которой заранее неизвестно. Расчетная схема не знаю правильно это или нет….
