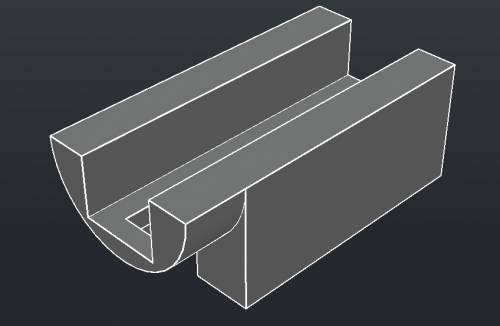

Опора представляет собой прямоугольный параллелепипед, к левой (наименьшей) грани которого присоединен полуцилиндр, имеющий с параллелепипедом общее нижнее основание. по центру верхней (наибольшей) грани параллелепипеда, вдоль ее длинной стороны, проходит паз призматической формы. в основании детали находится сквозное отверстие призматической формы. его ось совпадает на виде сверху с осью паза. высота параллелепипеда 30 мм, длина 65 мм, ширина 40 мм. высота полуцилиндра 15 мм, основание r 20 мм. ширина паза призматической формы 20 мм, глубина 15 мм. ширина отверстия 10 мм, длина 60 мм. находится отверстие на расстоянии 15 мм от правой грани опоры. примечание: при нанесении размеров деталь рассматривать цельной.
