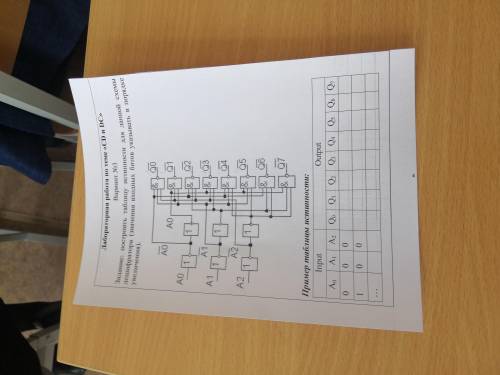

Это обычный дешифратор. С увеличением А появляется 0 на очередном Q. Все остальные Q =1 (потому, что Q с инверсией).
А0 А1 А2 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7
0 0 0 0 1 1 1 1 1 1 1
1 0 0 1 0 1 1 1 1 1 1
0 1 0 1 1 0 1 1 1 1 1
1 1 0 1 1 1 0 1 1 1 1
0 0 1 1 1 1 1 0 1 1 1
1 0 1 1 1 1 1 1 0 1 1
0 1 1 1 1 1 1 1 1 0 1
1 1 1 1 1 1 1 1 1 1 0
Объяснение:
Рисовать здесь не умею, но думаю понятно.

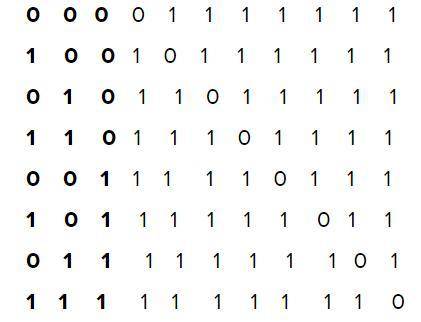

рисунок из ворда
Объяснение:
