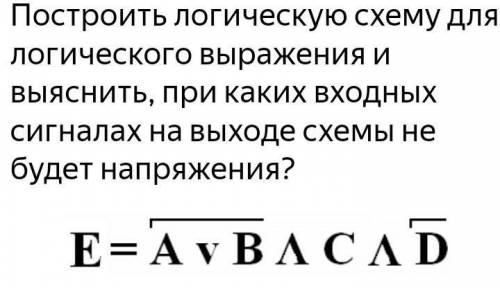

Перед нами дана логическая схема с использованием логических элементов. Наша задача - построить логическую схему для данного логического выражения и определить, при каких входных сигналах на выходе схемы не будет напряжения.
Для начала, давайте разберемся в использованных логических элементах:
1. И (AND) - это элемент, который выдает высокий уровень напряжения на выходе только в том случае, если все его входы имеют высокий уровень напряжения. В противном случае, на выходе будет низкий уровень напряжения.
2. НЕ (NOT) - это элемент, который инвертирует входной сигнал, то есть, если на его входе имеется низкий уровень напряжения, то на выходе будет высокий уровень напряжения и наоборот.
Теперь, давайте разберемся в логическом выражении:
(A AND B) OR (C OR D)
Для начала, у нас есть два логических элемента AND, это означает, что оба входа (A и B) должны иметь высокий уровень напряжения, чтобы на выходе элемента AND был высокий уровень напряжения. В противном случае, на выходе будет низкий уровень напряжения.
Затем, на выходе элементов AND имеем два сигнала - (A AND B) и (C OR D). Эти два сигнала подводятся на элемент OR. Сигнал (C OR D) должен иметь высокий уровень напряжения для того, чтобы на выходе элемента OR был высокий уровень напряжения. Если сигнал (C OR D) имеет низкий уровень напряжения, то на выходе элемента OR будет низкий уровень напряжения.
Итак, чтобы на выходе схемы не было напряжения, необходимо, чтобы одно из следующих условий было выполнено:
1. Оба входа A и B имеют низкий уровень напряжения.
2. Оба входа C и D имеют низкий уровень напряжения.
Таким образом, логическая схема без напряжения на выходе будет выглядеть следующим образом:
Надеюсь, это объяснение помогло вам понять, как построить логическую схему и определить, при каких входных сигналах на выходе схемы не будет напряжения. Если у вас есть еще вопросы, не стесняйтесь задавать.
