даже схематично,заранее Вариант можно выбрать любой
Указания по выполнению задания листа 8.
1. Выбрать формат и его расположение. Заполнить основную надпись.

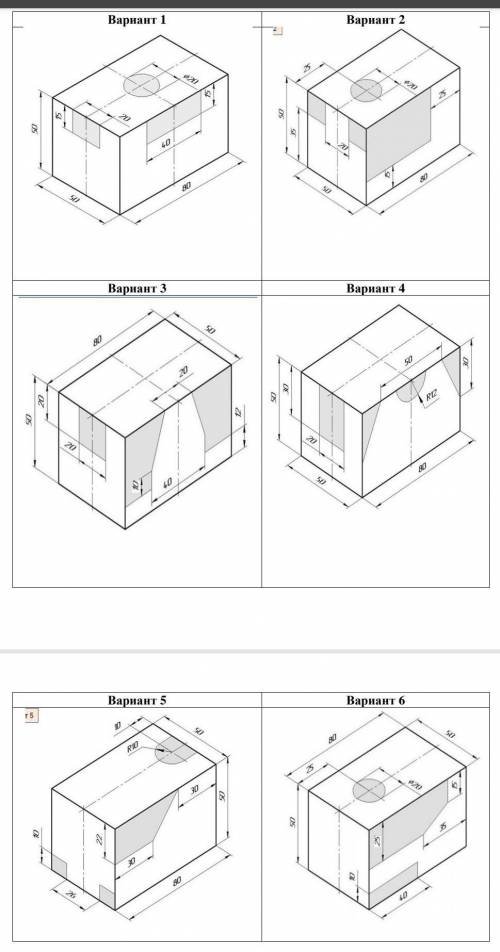

2. По наглядному изображению предмета мысленно произвести преобразования
формы предмета (таблица 2) и построить ее три вида.
2.1. Вычертить линии внешнего контура детали на изображениях видов.
2.2. Нанести осевые линии.
3. На главном виде, для изображения внутреннего строения предмета,
выполнить разрез (секущие плоскости задать самостоятельно) и нанести на чертеже
соответствующие обозначения.
4. В соответствии с ГОСТ 2.306-68 на разрезе нанести штриховку.
5. выполнить аксонометрическую проекцию предмета.
6. Нанести выносные, размерные линии и размерные числа в соответствии с
ГОСТ 2.307-68 (см. пример выполнения задания - рисунок 2).​

1. При пересечении двух прямых образуются два смежных и два вертикальных угла. Сумма смежных равна 180 радусов, значит 150 - это сумма вертикальных. Вертикальные углы равны, значит каждый угол равен 150:2=75.

2. Биссектриса делит угол пополам. Значит угол АВК=АВС:2= 130:2=65.

3. Нам даны смежные углы, потому что один больше другого. Пусть меньший угол равен х, тогда больший угол 8х. сумма двух углов х+8х, а по теореме о смежных углах 180. Уравнение:
х+8х=180
9х=180
х= 180:9
х=20, тогда 8х=8*20=160
ответ: При пересечении двух прямых образовались два угла по 20 градусов и два угла по 160 градусов каждый.

4. Угол в 120 градусов будет смежным. Поэтому угол образованный биссектрисой равен 180-120=60. Он же является половиной угла, который просят найти, значит искомый угол равен 60*2=120.

|AC| = 10 см.

Объяснение:

Опустим высоту СН на основание AD трапеции.

Прямоугольный треугольник СНD равнобедренный и катет HD равен катету СН = 8 (как противоположные стоороны прямоугольника АВСН).

Модуль суммы векторов находится по теореме косинусов: |c|² = |a|²+|b|² - 2*|a|*|b|*Cosβ, где β - угол, смежный с углом α между векторами.

Модуль разности векторов находится по теореме косинусов: |c|² = |a|²+|b|² - 2*|a|*|b|*Cosα, где α - угол между векторами.

Углом между двумя векторами, отложенными от одной точки, называется кратчайший угол, на который нужно повернуть один из векторов вокруг своего начала до положения СОНАПРАВЛЕННОСТИ с другим вектором.  Итак,

Вектор DC = НС - HD или

|DC| = √(CH²+HD²-2*CH*HD*Cos90) = √(64+64-0) = 8√2.

Вектор АС = AD + DC или

|AC| = √(AD²+DC²-2*CH*HD*Cos45) или

|AC| = √(196+128-2*14*8√2*(√2/2)) = √100 = 10.

ответ: Длина вектора (модуль) АС = 10 см.
