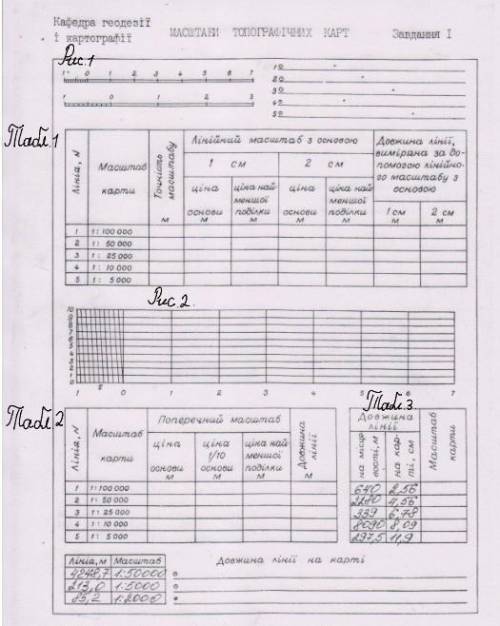

Товарищи Нужно решить практическую по Топографии в прикреплённом изображении: 1. Определить цену основания и найменьшего деления линейных масштабов (см. бланк задания) с основанием 1 и 2 см для масштабов карт 1:100
000, 1:50 000, 1:25 000, 1:10 000, 1:5 000.
2. Определить точность указанных выше масштабов.
3.  Измерить с названных линейных масштабов
длины пяти различных отрезков прямой в указанных выше масштабах - первый
отрезок в масштабе 1: 100 000, второй - 1:50 000 и т.д. Для выполнения упражнения
надо обозначить отрезки, которые необходимо измерить, на линиях, проведенных в
правом верхнем углу бланка задания. Каждый из отрезков необходимо
измерить дважды - с линейного масштаба с основанием 1 см (рис. 1), а
затем с основанием 2 см.
4. Определить цену основания 1/10 и 1/100 основания (наименьшей
деления) нормального поперечного масштаба.
5. Измерить с названного масштаба длины пяти
отрезков разной длины в масштабах, указанных на бланке задания. Для
выполнения упражнения данные отрезки нужно обозначить на графике поперечного
масштаба крестиками и пронумеровать.
6. Отложить с поперечного масштаба на прямых,
прочерченных в нижней части бланка, длины горизонтальных проекций
линий на местности в заданных масштабах (таблица (табл.) 1,2).
Наколы игл измерителя
при нанесении заданных расстояний
необходимо обвести кругами
диаметром 2 мм и соединить
утолщенной линией.
7. Определить
масштаб карты с длинами
горизонтальных проекций линий
на местности и соответствующим им
отрезкам на карте. (табл.3)​
