Объяснение:
Дано:
ε₁ = 14 В
ε₂ = 14 B
R₁ = 1 Ом
R₂ = 2 Ом
R₃ = 2 Ом
__________
U₂ - ?
I₂ - ?
Составить уравнения Кирхгофа.
I₁ - ?
I₃ - ?
а)

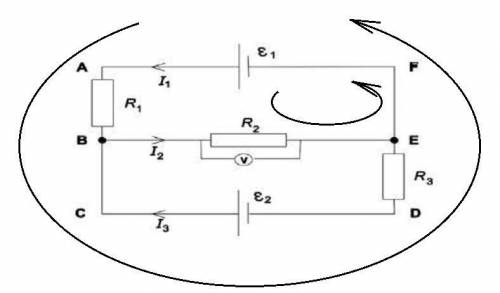

Определите по рисунку показание вольтметра:
U₂ = 12 B.
Сила тока: через резистор R₂:
I₂ = U₂ / R₂ = 12 / 2 = 6 A (1)
c)
Напишем уравнение для цепи, представленной на рисунке, применив первое правило Кирхгофа (для узла В):
I₁ - I₂ + I₃ = 0
С учетом (1):
I₁ + I₃ = 6 A (2)
d)
Напишем уравнение, применив второе правило Кирхгофа для контура ABEFA:
I₁R₁ + I₂R₂ = ε₁
1·I₁ + 6·2 = 14
I₁ = 2 А
Тогда, с учетом (2)
I₃ = I₂ - I₁ = 6 - 2 = 4 А
Напишем уравнение, применив второе правило Кирхгофа для контура ABCDEFA:
I₁R₁ - I₃R₃ = ε₁ - ε₃
1)Сверхпроводимость — свойство некоторых материалов обладать строго нулевым электрическим сопротивлением при достижении ими температуры ниже определённого значения. Известны несколько сотен соединений, чистых элементов, сплавов и керамик, переходящих в сверхпроводящее состояние
2)высокотемпературных сверхпроводников (ВТСП) далеко отодвинуло температурную границу сверхпроводимости и позволило практически использовать сверхпроводящие материалы не только при температуре кипения жидкого гелия (4,2 К), но и при температуре кипения жидкого азота (77 К), гораздо более дешёвой криогенной жидкости.
