Объяснение:
Задача 7
1)
Активное сопротивление:
R = R₁ + R₂ = 5 + 7 = 12 Ом
2)
Циклическая частота:
ω = 2·π·f = 2·3,14·40 ≈ 250 с⁻¹
3)
Индуктивное сопротивление:
XL = ω·L = 250·0,1 = 25 Ом
4)
Емкостное сопротивление:
Xc = 1 / (ω·C) = 1 / (250·135·10⁻⁶) ≈ 30 Ом
5)
Полное сопротивление:
Z = √ (R² + (XL - Xc)²) = √ (12² + (25 - 30)²) = √ (12² + (-5)²) ≈ 13 Ом
6)
Сила тока:
I = U / Z = 10/13 ≈ 0,77 А
7)

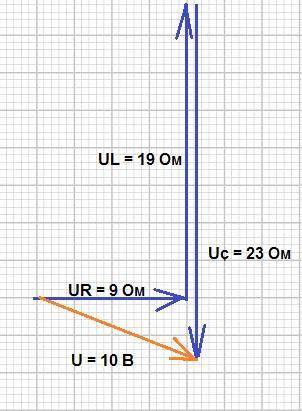

Для построения векторной диаграммы находим:
UR = I·R = 0,77·12 ≈ 9 В
UL = I·XL = 0,77·25 ≈ 19 B
Uc = I·Xc = 0,77·30 ≈ 23 В
Строим диаграмму:
Электрический ток — направленное (упорядоченное) движение частиц или квазичастиц — носителей электрического заряда. Скорость распространения электромагнитного взаимодействия (поля) или скорость электромагнитного излучения достигает световых скоростей, что многократно превышает скорость движения самих носителей электрического заряда.
Электрический ток имеет следующие проявления:
-нагревание проводников (не происходит в сверхпроводниках);
-изменение химического состава проводников (наблюдается преимущественно в электролитах);
-создание магнитного поля (проявляется у всех без исключения проводников).
