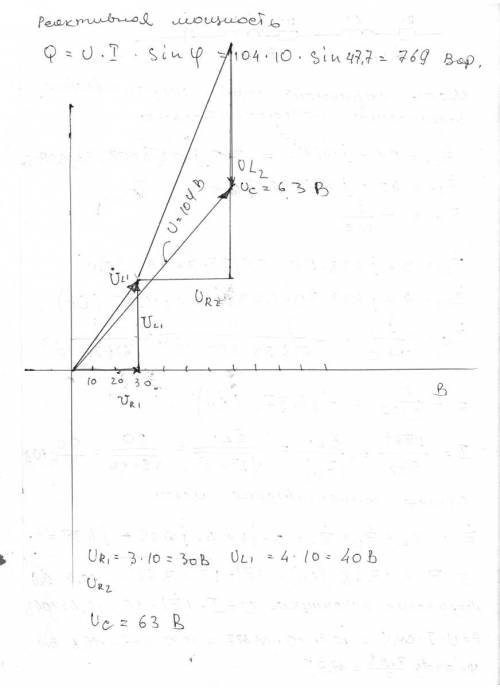

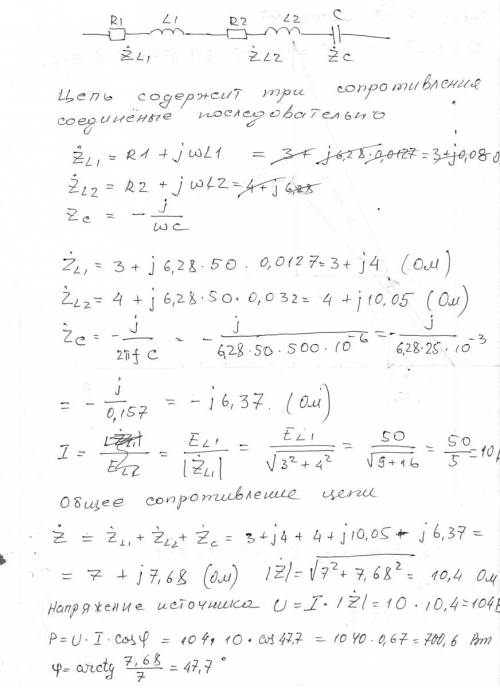

Вемкость синусоидального переменного тока (рис. 5) включены последовательно две катушки и емкость. параметры катушек и емкости известны: r1, l1, r2, l2 с. кроме того, известна возникающая э.д.с. еl1 найти напряжение источника, полную активную и реактивную мощности цепи, сдвиги фаз на участках а с и с е. построить топографическую векторную диаграмму r1=3 ом r2=4 ом el1=50в l1=0,0127 гн l2=0,032 гн c= 500 мкф частота переменного тока = 50 гц
