Определить электроёмкость батареи конденсаторов (см. рис.): c1 = 3 пф, с2 = 1 пф, с3 = 4 пф, с4 = 4/9 пф, с5 = 1 пф, с6 = 2 пф, с7 = 4 пф. сделать рисунок.

≈1.539 (пФ)

Объяснение:

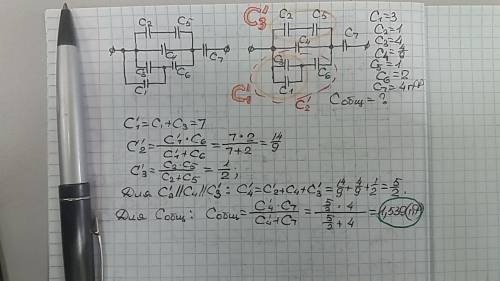

Схема была перерисована в более читабельную, решение выполнялось по правой: сначала по трём этапам была найдена ёмкость двух ветвей (где С1; С3; С6 и С2; С5), затем - ёмкость участка только с тремя ветвями (предыдущий этап + С4). напоследок - последовательное соединение С7 с ёмкостью, полученной на предпоследнем шаге.

Оформление не соблюдалось.
