Только работа с графиком. какое количество теплоты необходимо для плавления 100гр. олова взятого при температуре 32 градуса цельсия? изобразите этот процесс на графике. я решила, но я не знаю как изобразить все это на графике. может кто нибудь мне ?

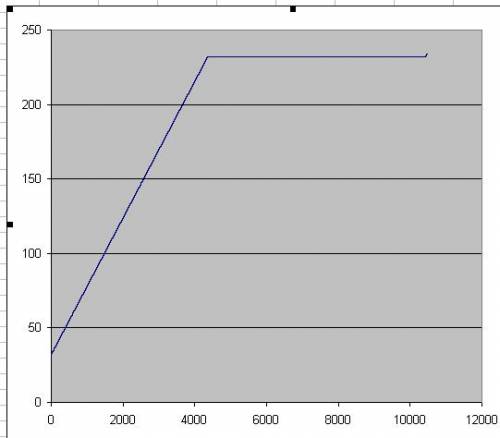

Зависимость температуры от тепла имеет вид
T=32+Q/(m*C) при Q<Q1=(Tпл-32)*(m*C)= 4360 Дж
T=Tпл при Q1<Q<Q2=(Tпл-32)*(m*C)+q*m = 10430 Дж

Рисуем оси координат. Вертикальная ось - температура в градусах Цельсия. Горизонтальная ось - время в минутах
Потом находим точку t= 32 градуса а время 0 минут. Проводим линию под углом и показываем что температура растет до температуры плавления, а потом линия проходит горизонтально, потому что в момент плавления температура олова не менялась. Температуру плавления олова отметь на оси температур
