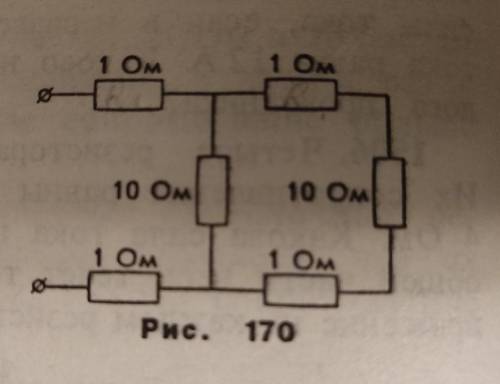

Вычислите общее сопротивление цепи, изображенной на рис. 170.

Объяснение:

Для удобства пронумеруем резисторы:

R₁ = R₂ = R₄ = R₆ = 1 Ом

R₃ = R₅ = 10 Ом

Резисторы R₄, R₅ и R₆ соединены последовательно, поэтому:

R₄₅₆ = R₄  + R₅ + R₆ = 1 + 10 + 1 = 12 Ом

Резисторы R₃ и R₄₅₆ соединены параллельно, поэтому:

R₃₄₅₆ = R₃·R₄₅₆ / (R₃ + R₄₅₆) = 10·12 / (10 + 12) ≈  5,5 Ом

Общее сопротивление:

Rобщ = R₁ + R₃₄₅₆ + R₂ = 1 + 5,5 + 1 = 7,5 Ом
