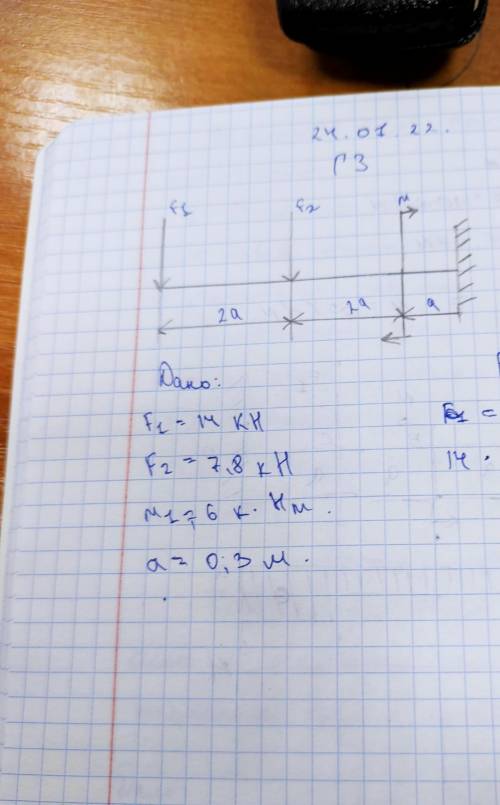

Для одноопорной балки (рис.16.7,) , нагруженной сосредото­ченными силами и парой сил с моментом т, построить эпюры попе­речных сил и изгибающих моментов. Найти максимальный изгиба­ющий момент и из условия прочности подобрать поперечное сечение для балки в виде двутавра и прямоугольника с соотношением сто­рон h = 2b. Материал — сталь, допускаемое напряжение 160 МПа. Рассчитать площади поперечных сечений и сделать вывод о целесо­образности применения сечения. Исходные данные в таблице 16.1, принять

Дано:

V = 0,5 м3

ρ = 2500 кг/м3

h = 20 м

A = Fs,

где F -сила, которую нужно приложить, чтобы равномерно поднимать плиту вверх. Эта сила по модулю равна силе тяж Fтяж, действующей на плиту, т. е. F = Fтяж. А силу тяжести можно определить по массе плиты: Fтяж = gm. Массу плиты вычислим, зная ее объем и плотность гранита: m = ρV; s = h, т. е. путь равен высоте подъема.

Итак, m = 2500 кг/м3 · 0,5 м3 = 1250 кг.

F = 9,8 Н/кг · 1250 кг ≈ 12 250 Н.

A = 12 250 Н · 20 м = 245 000 Дж = 245 кДж.

А - ?

ответ: А =245 кДж.

Направление движения проводника с током в магнитном поле - направление силы Ампера - зависит от направления тока в проводнике и от направления вектора магнитной индукции.

Объяснение:

На проводник с током в магнитном поле действует сила Ампера, которая заставляет проводник двигаться

Направление движения проводника с током в магнитном поле  - направление силы Ампера - зависит от направления тока в проводнике и от направления вектора магнитной индукции.

Определяют это направление по правилу левой руки:

В ладонь входят линии вектора магнитной индукции

Четыре вытянутых пальца направлены по направлению тока

Большой палец, отогнутый на 90°, укажет направление движения проводника с током - направление силы Ампера.
