Объясните , определить эквивалентное сопротивление - вопрос №210899902 от milenavetoshkina 31.10.2021 05:34

Question

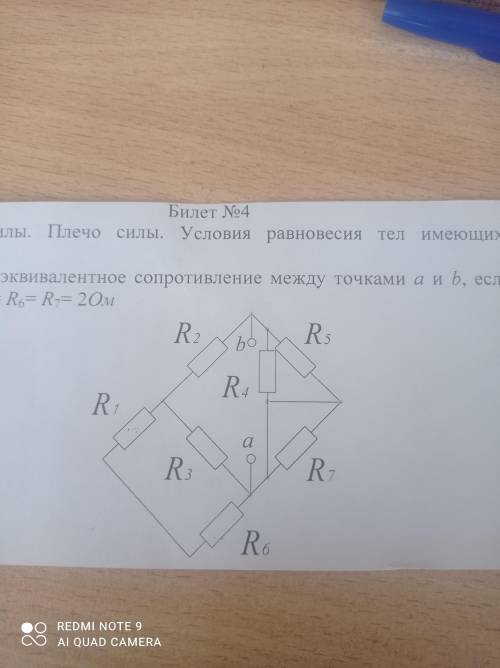

Физика: Объясните , определить эквивалентное сопротивление между точками R=2 ом, нужно

milenavetoshkina · Answer

0.3 ОмОбъяснение:R16=R1+R6=4 ОмR136=R16*R3/(R16+R3)=4*2/(4+2)=1.3 ОмR1236=R136+R2=1.3+2=3.3 ОмR45=2/2=1 ОмRэ=R45*R1236/(R45+R1236)=1*3.3/(1+3.3)=0.3 ОмR7 не учитывается, закорочен....
