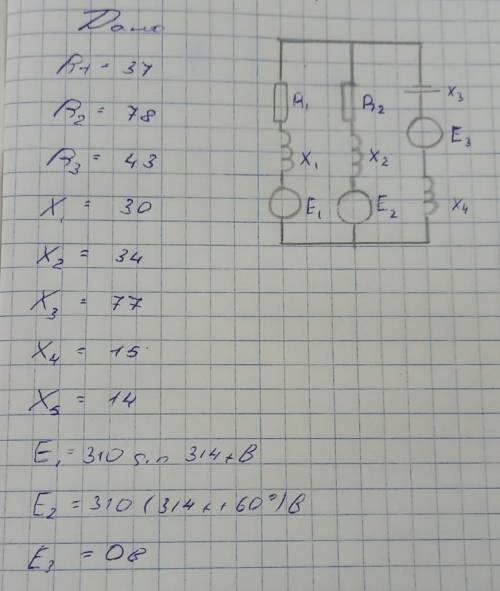

РАСЧЕТ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА 1. Задание на расчет цепи Длязаданнойпо варианту расчетной цепи (схемы) (рис. 1) и значениямпараметров схемы (табл. 1.1 ) необходимо выполнить следующее: 1.Рассчитать токи в ветвях методом контурных токов.
2.Определить активные и реактивные мощности источников эдс и всех пассивных элементов цепи. 3.Проверить правильность расчета токов, составив уравнения баланса активных иреактивных мощностей цепи. 4.Построить векторную диаграмму токов на комплексной плоскости.
5.Записать уравнения для мгновенных значений токов.
6.Исключить один из источников в схеме, соединив накоротко точки, к которым онприсоединялся.
7.В полученной простой цепи со смешанным соединением элементов рассчитать токи вовсех ветвях символическим методом. 8.Определить активную, реактивную и полную мощности цепи, а также активные иреактивные мощности всех ее элементов.
9.Выполнить проверку расчета, составив уравнения баланса активной и реактивноймощностей цепи..
10. Рассчитать коэффициент мощности цепи (соѕФ) и определить его характер (отстающийили опережающий).
10 вариант
