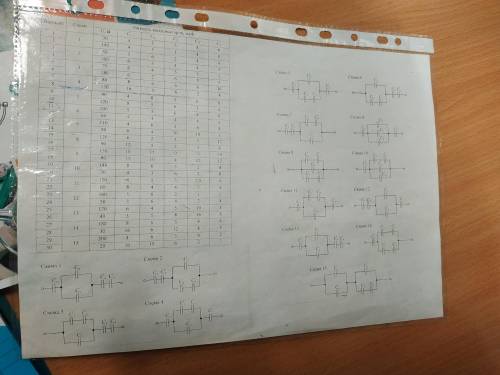

Имеется электрическая цепь, состоящая из пяти конденсаторов и подключенная к источнику напряжения с напряжением U=70 В. Задача состоит в том, чтобы найти значение напряжений на каждом из конденсаторов C1, C2, C3, C4 и C5.
Для решения этой задачи воспользуемся правилом связи напряжений в последовательно соединенных конденсаторах. Согласно этому правилу, сумма напряжений на каждом из конденсаторов в цепи равна напряжению источника. То есть:
U = V1 + V2 + V3 + V4 + V5,
где U - напряжение источника, V1, V2, V3, V4 и V5 - напряжения на каждом из конденсаторов C1, C2, C3, C4 и C5 соответственно.
В нашем случае, известно значение напряжения источника U = 70 В. Подставим это значение в уравнение:
70 В = V1 + V2 + V3 + V4 + V5.
Задача теперь состоит в том, чтобы найти значения V1, V2, V3, V4 и V5.
Для этого сначала найдем значение общей емкости конденсаторов, подключенных последовательно. По определению, обратная величина общей емкости конденсаторов, подключенных последовательно, равна сумме обратных величин емкостей каждого из конденсаторов. То есть:
1/C_total = 1/C1 + 1/C2 + 1/C3 + 1/C4 + 1/C5.
Подставим известные значения ёмкостей конденсаторов C1=4 мкФ, C2=3 мкФ, C3=6 мкФ, C4=2 мкФ, C5=8 мкФ в это уравнение:
1/C_total = 1/4 + 1/3 + 1/6 + 1/2 + 1/8.
Очевидно, что здесь мы имеем дело с рациональными числами, поэтому для удобства находим общую емкость в виде десятичной дроби:
Теперь найдем значение обратной величины общей емкости конденсаторов:
C_total = 1 / (1.361) = 0.7344 мкФ.
Таким образом, получаем, что общая емкость конденсаторов в цепи равна 0.7344 мкФ.
Далее, мы можем использовать это значение для нахождения всех напряжений на конденсаторах, так как мы уже знаем, что сумма этих напряжений равна напряжению источника U=70 В.
Теперь, воспользуемся правилом связи напряжений:
U = V1 + V2 + V3 + V4 + V5.
Подставим известное значение напряжения и вычисляем значения напряжений:
70 В = V1 + V2 + V3 + V4 + V5.
Так как значения напряжений V1, V2, V3, V4 и V5 равны величинам, пропорциональным емкостям конденсаторов, найдем их значения следующим образом:
V1 = U * (C1 / C_total),
V2 = U * (C2 / C_total),
V3 = U * (C3 / C_total),
V4 = U * (C4 / C_total),
V5 = U * (C5 / C_total).
Подставим значения известных величин и найдем значения напряжений:
