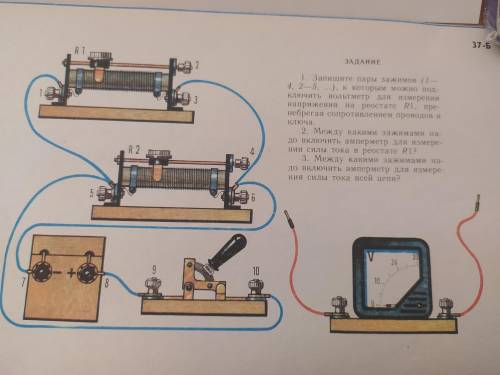

Запишите пары зажимов (1-4, 2-5) к которым можно подключить вольтметр для измерения напряжения на реостате R1 пренебрегая сопротивлением проводов и ключа !!
Для понимания того, к каким зажимам реостата R1 мы можем подключить вольтметр, нам необходимо проанализировать схему и выяснить, какие клеммы находятся на разных концах реостата.
На схеме изображено, что первый клеммы реостата (1 и 4) подключены к источнику электрического тока, а вторые клеммы (2 и 5) подключены к другим элементам схемы. Таким образом, если мы хотим измерить напряжение на реостате, то мы должны подключить вольтметр между первым и вторым зажимами (1-2) или между четвертым и пятым зажимами (4-5).
Рассмотрим каждый вариант подключения отдельно:
1) Подключение вольтметра между первым и вторым зажимами (1-2). В этом случае, вольтметр будет измерять напряжение, создаваемое реостатом R1.
2) Подключение вольтметра между четвертым и пятым зажимами (4-5). В этом случае тоже будет измеряться напряжение, создаваемое реостатом R1.
Оба эти способа подключения вольтметра позволяют измерить напряжение на реостате R1.
