Объяснение:
1)
Если говорить об электроизмерительных приборах, то здесь можно выделить три большие группы:
а) Приборы магнитоэлектрической системы (МЭ).
б) Приборы Электродинамической системы (ЭД).
a) Приборы электромагнитной системы (ЭМ).
Конструктивная особенность - движение рамки с током в магнитном поле. Это основано на магнитном и механическом действии силы тока.
2)
Прибор МЭ системы используют для измерений в цепях постоянного тока. Для измерения переменного тока необходимо подклюсение диодного выпрямителя.
3)

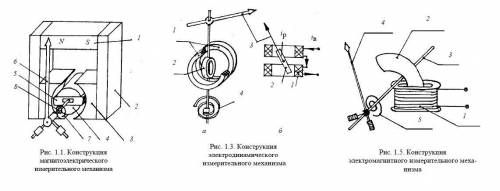

Конструкцией прибора. (См. Приложение)
По принципу действия электроизмерительных приборов выделяют следующие основные системы: магнитоэлектрическая, электромагнитная, электродинамическая, ферродинамическая, индукционная, вибрационная, электростатическая, термоэлектрическая, электронная.
ЭДС — энергетическая характеристика источника. Это физическая величина, равная отношению работы, совершенной сторонними силами при перемещении электрического заряда по замкнутой цепи, к этому заряду.
Измеряется в вольтах (В).
Еще одна характеристика источника - внутреннее сопротивление источника тока: r.
Любой источник представляет собой некоторое сопротивление дли тока. Оно называется внутренним сопротивлением источника тока и обозначается буквой r.
В генераторе r — это сопротивление обмотки, в гальваническом элементе — сопротивление раствора электролита и электродов.
Закон Кирхгофа (правила Кирхгофа), сформулированные Густавом Кирхгофом в 1845 году, являются следствиями из фундаментальных законов сохранения заряда и безвихревости.
Первый закон Кирхгофа
Формулировка №1: Сумма всех токов, втекающих в узел, равна сумме всех токов, вытекающих из узла.
Формулировка №2: Алгебраическая сумма всех токов в узле равна нулю.
