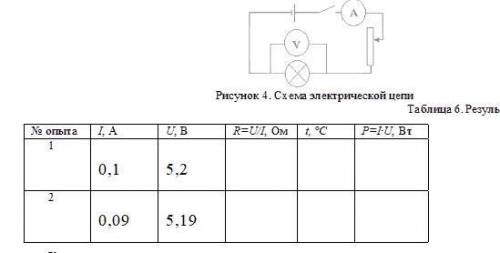

Собрать цепь согласно схеме на рисунке4. 1. Цепь замкнуть, установить максимальное сопротивление реостата, измерить напряжение и силу тока в цепи.

2. Вычислить сопротивление лампы. Эта величина будет приниматься за сопротивление нити накала при нулевой температуре R0.

3. Меняя положения ползунка реостата, получить такое сопротивление, при котором ток в цепи вызовет свечение нити лампы. Измерить напряжение и силу тока в цепи.

4. Определить сопротивление нити накала R.

5. Определить температуру нити лампы по формуле:

α – температурный коэффициент, для вольфрама α=0,0045 °С-1.

6. Повторить измерения, уменьшая сопротивление ползункового реостата. Сделайте еще 4 опыта.

7. Вычислить мощность Р, потребляемую лампой накаливания каждом опыте.

Самым известным примером диффузии является перемешивание газов или жидкостей (если в воду капнуть чернил, то жидкость через некоторое время станет равномерно окрашенной) . Другой пример связан с твёрдым телом: если один конец стержня нагреть или электрически зарядить, распространяется тепло (или соответственно электрический ток) от горячей (заряженной) части к холодной (незаряженной) части. В случае металлического стержня тепловая диффузия развивается быстро, а ток протекает почти мгновенно. Если стержень изготовлен из синтетического материала, тепловая диффузия протекает медленно, а диффузия электрически заряженных частиц — очень медленно. Диффузия молекул протекает в общем ещё медленнее. Например, если кусочек сахара опустить на дно стакана с водой и воду не перемешивать, то пройдёт несколько недель, прежде чем раствор станет однородным. Ещё медленнее происходит диффузия одного твёрдого вещества в другое. Например, если медь покрыть золотом, то будет происходить диффузия золота в медь, но при нормальных условиях (комнатная температура и атмосферное давление) золотосодержащий слой достигнет толщины в несколько микрометров только через несколько тысяч лет.

1. Структура электростатического поля
В силу симметрии задачи, электростатическое поле является центрально-симметричны. т.е.
r₀ - единичный радиус-вектор от заряда к произвольной исследуемой точке пространства.
Задача и её решение инвариантна к повороту (как картинку "ни крути" вокруг заряда, условие задачи и её решение не изменится).

2. Поле при отсутствии шара
Когда у нас есть только точечный заряд модуль напряженности электростатического поля .

Потенциал электростатического поля связан с его напряженностью уравнением:

Интегрирование ведётся по произвольному пути между точками 1 и 2.

Отступление: если домножить уравнение на пробный заряд, то получим определение потенциальной энергии. Правый ингтеграл в этом случае будет работой, совершенной полем над пробным зарядом.

В нашем случае удобно интегрировать вдоль радиальных линий


Замечание: Потенциал определяется всегда с точностью до аддитивной постоянной, поэтому во всех задачах всегда выбирается, так называемое, условие нормировки. В разных задачах оно выбирается по разному, но в задачах данного типа принято брать потенциал бесконечно удаленной точки равным нулю



Подставим в эту формулу найденное поле:

Получили известный результат. Выразим из этого результата заряд Q.


3. Поле при добавлении шара.
Для поиска величины напряженности воспользуемся теоремой Гаусса.

Поток вектора напряженности электростатического поля через любую замкнутую поверхность пропорционален величине свободного заряда, находящегося внутри этой поверхности.

Выберем в качестве такой поверхности сферу радиусом r. В силу структуры поля E(r) = const.



Теперь рассмотрим отдельные участки:
1) Участок 0 < r < 3R

2) Участок 3R<r<4R
E(r) = 0 - электростатического поля внутри идеальных проводников не существует. Если предположить противное, то начнётся движение зарядов и это уже не статика. :)
3) Участок r > 4R

4Q - суммарный заряд внутри сферы радиусом r.

Аналогично рассчитаем потенциал.



Подставляем в это выражение найденное ранее Q и имеем:


Что стоит отметить?
1) Потенциал функция непрерывная. Если знать, что подобные симметричные структуры создают поля аналогичные точечным зарядам, то задача решается в уме.
т.е. мы ищем потенциал на внешней границе шара как потенциал точечного заряда 4Q, на внутренней границе он такой же. Ищем разность потенциалов между внутренней границей и точкой A в поле точечного заряда Q.  Складываем результаты.

2) Несмотря на то, что заряд 3Q на шаре поле внутри шара не создаёт, он увеличивает потенциал точек внутри полости, т.к. создаёт дополнительное поле вне шара. Потенциал - это работа по перемещению точечного заряда из бесконечности в данную точку. Больше поле вне шара - больше работа.

3) Разность потенциалов зависит только от локального поля (поля по в окрестности пути, соединяющего две точки). Сам потенциал зависит от структуры всего поля.
