1)Определите эквивалентное сопротивление проволочной - вопрос №201055511 от polinak022 28.11.2020 08:47

Question

Физика: 1)Определите эквивалентное сопротивление проволочной сети изображённой на рисунке если (вне зависимости от длины) сопротивление каждого проводника между соседними выделенными точками к которым он подключён равно r=240 ом. ответ выразите в омах, до целого числа округлите. 2) в условиях предыдущей задачи найдите какое будет напряжение между точками а и в если к выводам участка цепи подсоединить идеальную батарейку с напряжением 9 в. ответ выразите в Вольтах, округлив до целого числа. ответ нужен на

polinak022 · Answer

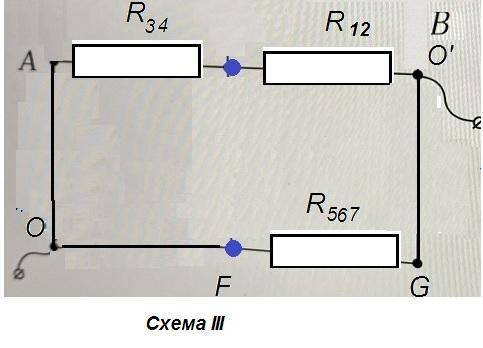

Объяснение:Потенциал точек C и D, а также точек Е и F - одинаков (схема I)Ток через эти сопротивления не течет. Удаляем эти сопротивления (схема II)Упрощаем схему (схема III)Имеем:R₁ = 720 ОмR₁₂ = 180 ОмR₁₃₄ = 660 ОмR₅₆₇ = 720 ОмRэкв = 720·660 / (720 + 660) ≈ 340 ОмI = U / R = 9 / 330 ≈ 0,03 АUаb = 9 В...
