Объяснение:

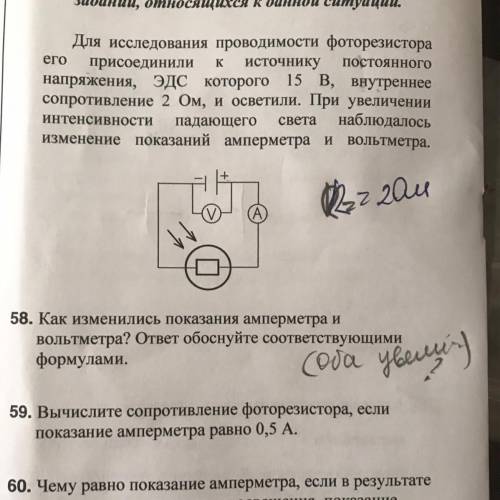

если фоторезистор не освещать - он ведет себя как большое сопротивление. при єтом по цепи ток практически не течет, вольтметр показывает величину близкую к эдс
когда фоторезистор освещаем, в нем появляются носители заряда, его сопротивление падает, через амперметр ток увеличивается и показания вольтметра уменьшаются
считая амперметр и вольтметр идеальными
показания амперметра
I = ЭДС/( R +r) - увеличиваются при уменьшении R
чтобы доказать это можно взять производную по R и получим
dI/dR= - ЭДС/( R +r)² - отрицательное число , R - уменьшается , I - растет
показания вольтметра
U = I*R = ЭДС*R/( R +r) = ЭДС - ЭДС*r /( R +r)
если взять производную по R получим
dU/dR= ЭДС*r/( R +r)² - положительное число
R - уменьшается, U - уменьшается тоже
