Собщее = 5 мкФ
Объяснение:

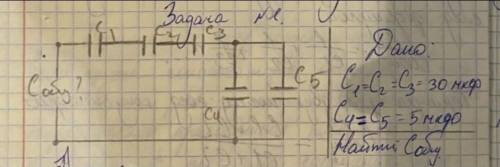

найдем эквиваленты емкостей
C1 = C2 = C3 = 30 мкФ
при последовательном подключении конденсаторов с одинаковой емкостью
c123 = C1/n = 30 / 3 = 10 мкФ (n - количество одинаковых конденсаторов)
при параллельном подключении
с45 = С4+С5 = 5+5 = 10 мкФ
далее имеем две цепочки с одинаковым сопротивлением подключены последовательно
с123 = с45 = 10 мкФ
при последовательном подключении конденсаторов с одинаковой емкостью
Собщее = с123 / n = 10 / 2 = 5 мкФ (n - количество ветвей с одинаковой емкостью).
