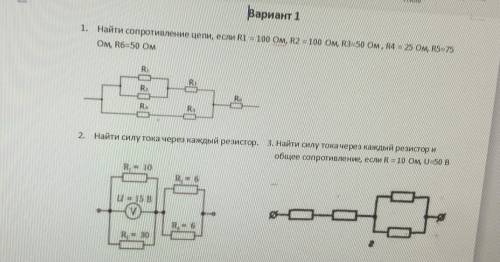

1.
Параллельное соединение 2-х одинаковых резисторов:
R1=R2=100 Ом =>
R(1,2)= R1/2=R2/2=100/2=50 Ом.
Последовательное соединение:
R(1-3)=R(1,2)+R3=50+50=100 Ом.
Последовательное соединение:
R(4,5)=R4+R5=25+75=100 Ом.
Параллельное соединение 2-х одинаковых резисторов:
R(1-3)=R(4,5)=100 Ом =>
R(1-5)=R(1-3)/2=R(4,5)/2=100/2=50 Ом.
Полное сопротивление эл.цепи,
последовательное соединение:
Rобщ=R(1-5)+R6=50+50=100 Ом.
2.
Силы токов:
U1=U2=Uv=15 B =>
I1=Uv:R1=15:10=1,5 A;
I2=Uv:r2=15:30=0,5 A:
I=I1+I2=1,5+0,5=2 A.
R3=R4=6 Ом =>
I3=I4=I/22/2=1 A.
3.
Параллельное соединение:
R(3,4)=R3/2=R4/2=10/2=5 Ом.
Полное сопротивление эл. цепи,
последовательное соединение:
R общ=R1+R2+R(3,4)=10+10+5=25 Ом.
Определяем силы токов ч/з резисторы:
I1=I2=I=U/R общ=50/25=2 A;
R3=R4=10 Ом =>
I3=I4=I/2=2/2=1 A.
