Объяснение:
Во первых пронумеруем нужные для решения задачи сопротивления.

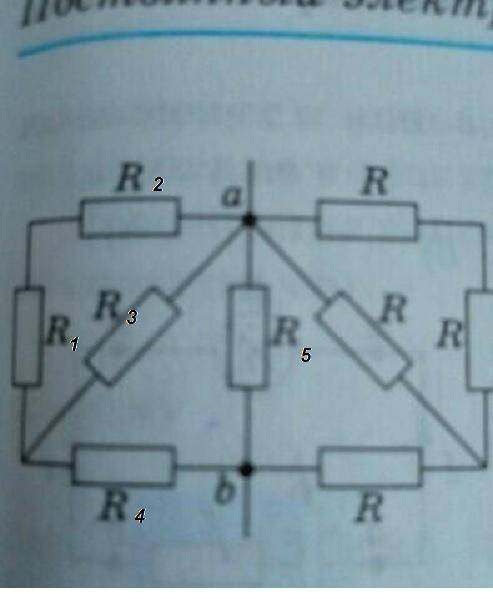

Поскольку схема симметричная, то пронумеруем 5 сопротивлений (смотри рисунок):
Резисторы R₁ и R₂ соединены последовательно:
Заменяем их одним сопротивлением
R₁₂ = R₁+R₂ = 2R
Резисторы R₁₂ и R₃ соединены параллельно.
Заменяем их одним сопротивлением:
R₁₂₃ = R₁₂·R₃ / (R₁₂+R₃) = 2R·R / (2R+R) = (2/3)R
И, наконец, для левой ветви:
R₁₂₃₄ = R₁₂₃ + R₄ = (2/3)R+R = (5/3)R
Правая ветвь имеет такое же сопротивление:
R₆₇₈₉ = (5/3)R
Такиим образом, после упрощений мы получили три резистора соединенных параллельно. Это:
R₁₂₃₄, , R₅ и R₆₇₈₉
Общее сопротивление схемы:
1/Rобщ = 1 / R₁₂₃₄ + 1 / R₅ + 1/R₆₇₈₉
1/Rобщ = 1 / ((5/3)R) + 1/R + 1 / ((5/3)R)
1/Rобщ = 3 / (5R) + 1/R + 3 / (5R) = (11/5)R
R общ = (5/11)R
Объяснение:
1 вариант
Базовый уровень
1.Искусственные источников света: свеча, лампы накаливания, экран телевизора.
2. Законы отражения света: а) угол падения равен углу отражения; г) лучи, падающий и отраженный, лежат в одной плоскости с перпендикуляром, проведенным к границе раздела двух сред в точке падения луча.
3. Изображение в собирающей линзе, если предмет находится между линзой и ее фокусом: мнимое, увеличенное, прямое (рис.1.)
Рис. 1 Рис. 2
4. Дано: Решение:
F=250 см 2,5 м D = 1 : F D = 1 : 2,5м=0,4 дптр
D-? ответ: D = 0,4 дптр
5. Дано: Решение:
D = 2 дптр. D = 1 : F F = 1 : 2дптр =0,5 м=50 см
F -? F = 1: D ответ: F = 0,5 м =50 см
Повышенный уровень
6. Изображение мнимое, уменьшенное, прямое (рис. 2)
7. Дано: Решение:
α = 35° n =sin α:sin γ sin γ = 0,573 : 1.3 = 0,44
n = 1,3 sin γ = sin α : n по таблице 0,44 это ≈ sin 260
γ -? значит: γ =26,5°
ответ: γ =26,5°
8. Дано: Решение:
α = 60° sin α : sin γ = n n = 1,6 : 1,3=1,23
n1 = 1,3 sin γ = sin α : n sin γ = 0,866: 1.23 = 0,813
n2 = 1,6 n = n2 : n1 по таблице 0,813 это sin 550 ,значит: γ =55°
γ -? ответ: γ =55°
II вариант
Базовый уровень
1.Естественные источников света выпишите: Солнце, звезды, гнилушки, молния.
2. Законы преломления света: в) отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух сред;
3. Изображение в собирающей линзе, когда предмет находится между линзой и ее двойным фокусным расстоянием: действительное, перевернутое, уменьшенное (рис. 1)
(рис. 1) (рис. 2)
4. Дано: Решение:
F=25 см 0,25 м D = 1 : F D = 1 : 0,25м=4 дптр
D-? ответ: D = 4 дптр
5. Дано: Решение:
D = 4 дптр. D = 1 : F F = 1 : 4 дптр =0,25 м=25 см
F -? F = 1: D ответ: F = 0,25 м =25 см
Повышенный уровень
6. Изображение в рассеивающей линзе, когда предмет находится между фокусом и ее двойным фокусным расстоянием : мнимое, уменьшенное, прямое (рис. 2).
7. Дано: Решение:
γ = 10° n = sin α : sin γ sin α = 0,173 . 1,6 = 0,276
n = 1,6 sin α = sin γ . n по таблице 0,276 это ≈ sin 160
α -? ответ: α ≈16°
8. Дано: Решение:
α = 20° n= sin α : sin γ n = 2,4 : 1,3 =1,846
n1 = 1,3 sin γ = sin α : n sin γ = 0,342: 1,846 = 0,185
n2 = 2,4 n = n2 : n1 по таблице 0,185 это ≈ sin 100
γ-? ответ: γ ≈100
