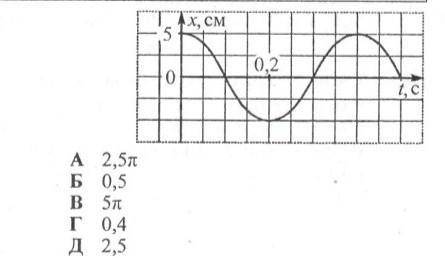

На рисунку показано графік коливань матеріальної точки Визначити шлях матеріальної точки за t=1c
.
​На рисунке показан график колебаний материальной точки
Определить путь материальной точки за t = 1c

При разомкнутом ключе сопротивление цепи Rобщ =R1 + R2+ R3 + r = 2+4+2+1 = 9 Ом

Ток в цепи I =Е/ Rобщ = 45/9 = 5 А

U1= R1* I = 2*5 = 10 B

U2= R2* I = 4*5 = 20 B

U3= R3* I = 2*5 = 10 B

U4 = 0 B

++++++++++++++++++++++++++++++++++++

При замкнутом ключе имеем цепь состоящую из  последовательно соединенных r + R3 и параллельно соединенных (R1+R2) и R4

Находим сопротивление параллельно соединенных

Rпрл=(R1+R2)*R4/R1+R2+R3 = (2+4)*3/ 2+4+3 = 18/9 = 2 Ом

Общий ток I= E/ (r+R1+ Rпрл) = 45/(1+2+2)= 9 A

U3 = R3*I =2*9 =18 B

Ur = R3*I =1*9 =9 B

Напряжение на последовательном участке цепи

Ur  + U3 =18+9 =27 В

Напряжение на параллельном участке цепи

Е –( Ur  + U3) = 45- 27 = 18 В

U4 = 18 В

Ток на участке  R1+R2 равен  U4/( R1+R2)= 18/2+4 =3А

U1= R1* I = 2*3 = 6 B

U2= R2* I = 4*3 = 12 B

Объяснение:

Относительно моста скорость бегущего студента была:
                           v₁ = 60-6=54 км/ч = 15 м/с

За время t₁ = 15 сек студент переместился относительно земли
от начала моста до его конца.

Тогда длина моста: L = v₁*t₁ = 15*15 = 225 (м)

Скорость электрички v₂ = 60 км/ч = 16 2/3 (м/с)

Следовательно, электричка расстояние:
                 S = L+L' = 2*225 = 450 (м), где L' - длина электрички

Время, за которое электричка это расстояние:
                          t₂ = S/v₂ = 450 : 16 2/3 = 450 * 3/50 = 27 (с)

ответ: электричка мост за 27 с
