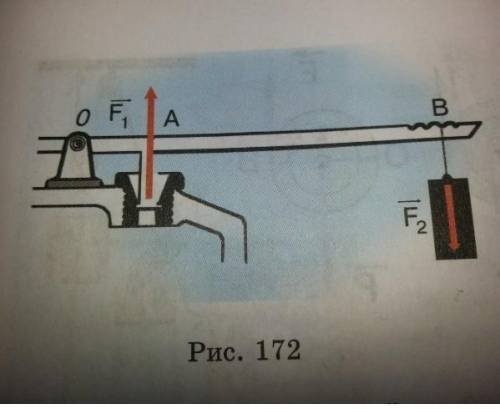

На рисунке 172 изображён разрез предохранительного клапана. Рассчитайте, какой груз надо повесить на рычаг, чтобы пар через клапан не выходил. Давление в котле в 12 раз больше нормального атмосферного давления. Площадь клапана S = 3 см2, вес клапан и вес рычага не учитывать. Плечо рычага на котором подвешен груз = 1 м, плечо рычага запирающего клапан в 10 раз меньше. Взять значение g = 10 Н/кг. ответ дать в кг, округлить до сотых. Единицы измерения не писать.
1. Рычаг. Уключина - точка опоры. За одно плечо мы гребем, другое в воде толкает лодку. 2. Используя палку как рычаг. Палку на плечо (точка опоры). На короткий конец на спине груз, руку положить подальше вперед, что бы плечо рычага было длиннее и мы получим синяк на плече и выигрыш в силе. 3. Мальчик сидит на коротком плече рычага. Бревно точка опоры. Длинное плечо имеет такую длину, что его масса уравновешивает массу мальчика вместе с массой короткого плеча. 4. Снова рычаг, где винт ножниц точка опоры. Чем ближе к точке опоры тело, тем короче плечо и тем больше сила воздействия. Значит больше давление и легче можно разрезать. 5. Что бы сломать спичку, мы берем ее за концы, упираемся пальцем в середину, создав рычаг. В первом случае плечи длиннее, поэтому нужно приложить меньшую силу. Во втором случае плечи вдвое короче - нужна большая сила.
