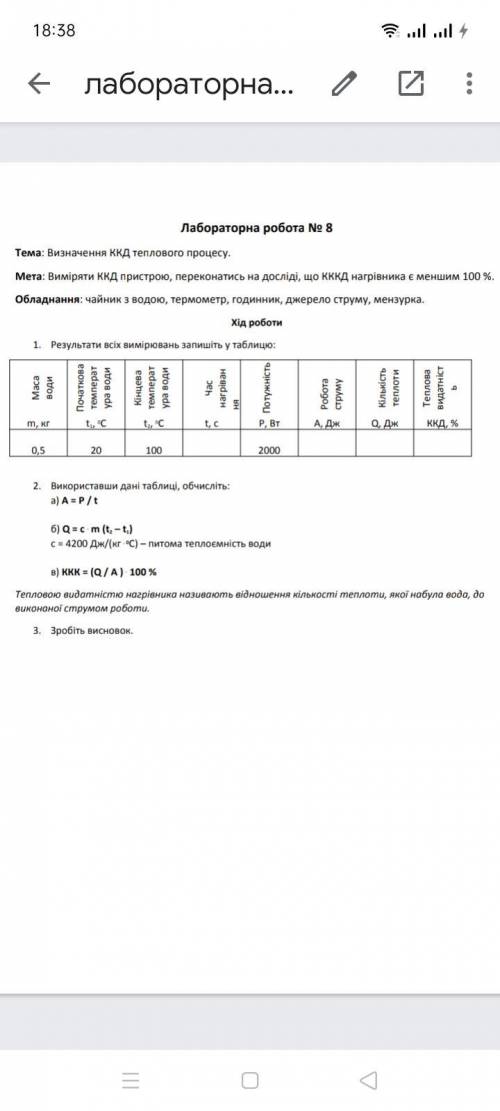

Лабораторна робота № 8

Тема: Визначення ККД теплового процесу.

Мета: Виміряти ККД пристрою, переконатись на дослiдi, що кККД нагрівника є меншим 100%

Обладнання: чайник з водою, термометр, годинник, джерело струму, мензурка.

Хід роботи

1. Результати всіх вимірювань запишіть у таблицю:

Початкова Jedauwel ed

t. C

20

и он Maca

m, kr

0,5

Кінцева температ ура води

Р. Вт Потужнiсть

А, Дж Робота X струму

кiлькiсть теплоти

ккд.% Теплова здатність

t.c

100

2. Використавши дані таблиц, обчисліть:

a) A=p/t

с = 4200 Дж/(кг °С) - питома теплоємність води

в) ККК = (Q / A) 100%

Тепловою видатністю нагрівника називають відношення кількості теплоти, якої набула вода, до виконаної струмом роботи.

3. Зробіть висновок

2000

адж

Закон Ома I=U/R

Находим общее сопротивление параллельных участков цепи:

1/R=1/6+1/12=3/12=1/4 cледовательно R паралельных участков равно 4ом;

Находим общее сопротивление всей цепи:

Rобщ.=4ом+4ом+20ом=28 ом

Находим напряжение всей цепи из закона Ома:

Uобщ.=I*R=1*28=28 В

Находим напряжение участка 4ом (левый):

по нему протекает ток в 1А (из условия)

U=I*R=1*4=4 В

Находим напряжение участка 20ом (правый):

по нему протекает ток в 1А (из условия)

U=I*R=1*20=20 В

Находим напряжение паралелльных участков:

по нему протекает ток в 1А (из условия)

U=I*R=1*4=4 В

Находим ток через 6 ом:

I=U/R=4/6=2/3A

Находим ток через 12 ом:

I=U/R=4/12=1/3A

Закон Ома I=U/R

Находим общее сопротивление параллельных участков цепи:

1/R=1/6+1/12=3/12=1/4 cледовательно R паралельных участков равно 4ом;

Находим общее сопротивление всей цепи:

Rобщ.=4ом+4ом+20ом=28 ом

Находим напряжение всей цепи из закона Ома:

Uобщ.=I*R=1*28=28 В

Находим напряжение участка 4ом (левый):

по нему протекает ток в 1А (из условия)

U=I*R=1*4=4 В

Находим напряжение участка 20ом (правый):

по нему протекает ток в 1А (из условия)

U=I*R=1*20=20 В

Находим напряжение паралелльных участков:

по нему протекает ток в 1А (из условия)

U=I*R=1*4=4 В

Находим ток через 6 ом:

I=U/R=4/6=2/3A

Находим ток через 12 ом:

I=U/R=4/12=1/3A
