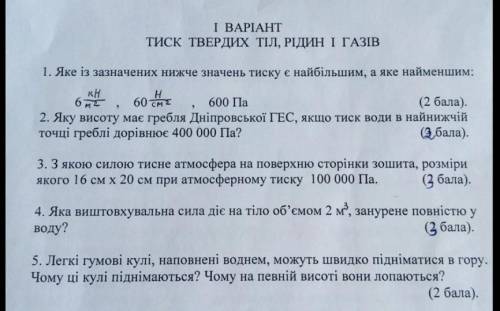

, кто что знает и кто что может


, кто что знает и кто что может

Нажмите на рекламу ниже и сразу увидите ответ
Популярные вопросы:
Ответ:
avatarmeri15
07.03.2021 06:48

27

Радиотехника

1371 подписчик

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

24 мая 2019

9 тыс. дочитываний

2 мин.

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

Если у Вас есть некий трансформаторный сердечник, из которого нужно сделать трансформатор, то необходимо замерить сердечник (как показано на рисунке), а так же замерить толщину пластины или ленты.

Первым делом необходимо рассчитать  площадь сечения сердечника — Sc (см²) и площадь поперечного сечения окна — Sо (см²).

Для тороидального трансформатора:

Sc = H * (D – d)/2

S0 =  π * d2 / 4

Для Ш и П — образного сердечника:

Sc = а * b

S0 =  h * c

Определим габаритную мощность нашего сердечника на частоте 50 Гц:

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

η — КПД трансформатора,

Sc — площадь поперечного сечения сердечника, см2,

So — площадь поперечного сечения окна, см2,

f — рабочая частота трансформатора, Гц,

B — магнитная индукция, T,

j — плотность тока в проводе обмоток, A/мм2,

Km — коэффициент заполнения окна сердечника медью,

Kc — коэффициент заполнения сечения сердечника сталью.

При расчете трансформатора необходимо учитывать, что габаритная мощность трансформатора должна быть больше расчетной электрической мощности вторичных обмоток.

Исходными начальными данными для упрощенного расчета являются:

напряжение первичной обмотки U1

напряжение вторичной обмотки U2

ток вторичной обмотки l2

мощность вторичной обмотки Р2 =I2 * U2 = Рвых

площадь поперечного сечения сердечника Sc

площадь поперечного сечения окна So

рабочая частота трансформатора f = 50 Гц

КПД (η) трансформатора можно взять из таблицы, при условии что Рвых = I2 * U2 (где I2 ток во вторичной обмотке, U2 напряжение вторичной обмотки), если в трансформаторе несколько вторичных обмоток, что считают Pвых каждой и затем их складывают.

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

j — плотность тока в проводе обмоток , так же выбирается в зависимости от конструкции магнитопровода и Pвых.

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

Km — коэффициент заполнения окна сердечника медью

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

Kc — коэффициент заполнения сечения сердечника сталью

Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

При первоначальном расчете необходимо соблюдать условие — Pгаб ≥ Pвых, если это условие не выполняется то при расчете уменьшите ток или напряжение вторичной обмотки.

После того как Вы определились с габаритной мощностью трансформатора, можно приступить к расчету напряжения одного витка:

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

где Sc — площадь поперечного сечения сердечника, f — рабочая частота (50 Гц), B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

Теперь определяем число витков первичной обмотки:

w1=U1/u1

где U1 напряжение первичной обмотки, u1 — напряжение одного витка.

Число витков каждой из вторичных обмоток находим из простой пропорции:

РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА

где w1 — кол-во витков первичной обмотки, U1 напряжение первичной обмотки, U2 напряжение вторичной обмотки.

Определим мощность потребляемую трансформатором  от сети с учетом потерь:

Р1 = Рвых /  η

где η — КПД трансформатора.

Определяем величину тока в первичной обмотке трансформатора:

I1 = P1/U1

Определяем диаметры проводов обмоток трансформатора:

d = 0,632*√ I

где d — диаметр провода, мм, I — ток обмотки, А (для первичной и вторичной обмотки).

Для упрощения расчета можно воспользоваться онлайн-калькулятором - https://rcl-radio.ru/?p=20670

Пример расчета

Объяснение:

0,0(0 оценок)
Ответ:
irasurkova197
24.01.2021 04:20

Объяснение:

История телевидения берёт своё начало с 1817 года, в котором химик Йенс Якоб Берцелиус (Швеция) открывает химический элемент - селен. О телевидении тогда ещё речи не было, но это открытие позже другим учёным, которые открывали всё более новые горизонты для развития этого направления и при которых «писалась» история развития телевидения.

1842 год знаменателен тем, что был выдвинут принцип «факсимильной телеграммы» Александром Бэйном (Шотландия) и проводились самые первые опыты, суть которых лежала в передаче неподвижных изображений на расстояние.

В 1862 году Джованни Козелли (Италия) , используя принцип «факсимильной телеграммы» изобрёл «химический телеграф» , который впоследствии был назван «пантотелеграф Козелли» . Это было первое изобретение, которое позволило осуществить передачу изображения (текста или рисунка) по проводам. Кстати в это время Д. Козелли работал у нас в России.

Устройство решили посмотреть в действии на русской телеграфной линии между городами Санкт-Петербург и Москва. Но сразу был выявлен очень существенный недостаток – время всей передачи изображения было очень большим. Оно было практически таким же, если бы переправлять изображение с Санкт-Петербурга в Москву по железной дороге, которая существовала уже на тот момент. Всё это из-за того, что изображение необходимо было «перенести» на медную пластинку в месте назначения, а в месте получения нужно сделать специальную химическую обработку похожей пластинки.

1873 год – история создания телевидения обновляется, так как появляется явление внутреннего фотоэффекта благодаря У. Смиту (Америка) , которое в дальнейшем использовалось для создания видикона.

В 1879 году физик Уильям Крукс (Англия) открыл люминофоры – вещества при воздействии на них катодными лучами были светиться.

История телевидения в России начинается в основном в 1880 году, когда учёный Порфирий Иванович Бахметьев (Россия) и практически в это же время физик Адриану ди Пайва (Португалия) сформулировали один из основных принципов телевидения – разложение изображения на отдельные элементы для последовательной их отправки на расстояние. Бахметьев теоретически обосновал процесс работы телевизионной системы, которую назвал «телефотограф» , но само устройство не построил. Систему механической развёртки в телевидении создал Пауль Нипков (Германия) в 1884 году. Данная система получила название – «диск Нипкова» .

Карл Браун (Германия) создал в 1887 году самую первую версию катодо-лучевой трубки. Устройство назвали кинескопом.

1887 год знаменателен, потому что история телевизора преобразуется благодаря физику Генриху Герцу (Германия) , который самый первый из всех учёных выявил и описал, что свет влияет на электричество. Явление, когда из вещества под воздействием на него света вырывались электроны, было названо фотоэффектом.

1888 год – физик Александр Григорьевич Столетов (Россия) выявил закономерности внешнего фотоэффекта, который затем был использован при создании суперортиконов. В отличие от Г. Герца наш русский учёный уже фактически показал влияние света на электричество, также создал так называемый «электрический глаз» . Труды этого великого учёного положили первые камешки на дороге преобразования световой энергии в электрическую, которую человечество будет использовать в технологии телевидения.
