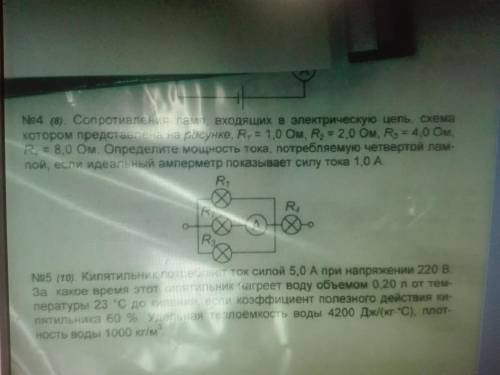

амперметр показывает силу тока 1 А, значит, I2 = 1 А (у последовательных резисторов равна сила тока)
U2 = I2 × R2 = 1 × 2 = 2В
U2 = U3 = U1 = 2В (у параллельных резисторов равно напряжение)
исходя из этого,
I1 = U/R = 2/1 = 2 А
I3 = U/R = 2/4 = 0.5 A
I 123 = 1 + 2 + 0.5 = 3.5 А
резисторы 123 и 4 последовательны, т.е. I у них равны:
I 123 = I4 = 3.5A
формула мощности: P = UI, но т.к. U = IR, ее можно преобразить в P = I²R. подставляем значения
P4 = I²R = 3.5² × 8 = 98 Ватт
