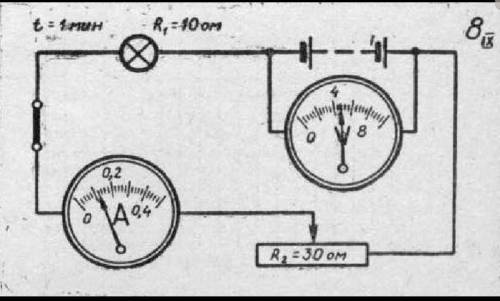

1. Используя заданные в таблице внутреннее сопротивление и э. д. с. источника энергии в цепи изображенной на карточке, а также данные второго э. д. с. источника энергии в цепи и внутреннее сопротивление этого источника равные 1,2 В и 0,2 Ома соответственно, постройте в программе для моделирования, либо изобразите графически в тетради, электрические цепи. Необходимо рассмотреть два случая: а) при направлении э. д. с., совпадающем с направлением основного источника тока; б) при противоположном направлении. 2. Определить показания амперметра в цепи: а) при направлении э. д. с., совпадающем с направлением основного источника тока; б) при противоположном направлении.
