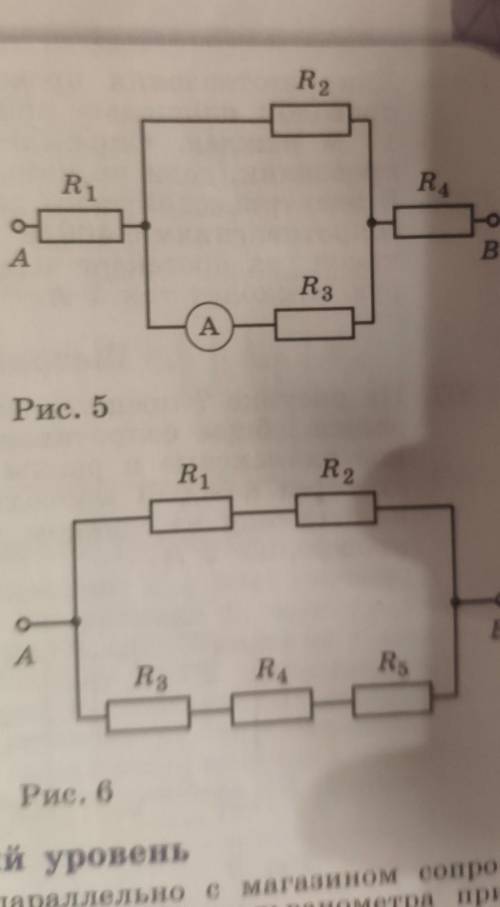

на рисунке 5 изображена схема электрической цепи. определите общее сопротивление цепи r1 r2 r3 и r4 равны 6ом​

Добрый день, я буду выступать в роли школьного учителя и помогу вам с изображенной схемой электрической цепи.

На данной схеме показаны 4 сопротивления: R1, R2, R3 и R4. Мы должны определить общее сопротивление цепи.

Шаг 1: Первым делом, мы можем заметить, что R2 и R3 соединены параллельно. В параллельном соединении сопротивлений, общее сопротивление можно вычислить по следующей формуле:

1/Робщ = 1/Р2 + 1/Р3.

Давайте найдем значение 1/Робщ:

1/Робщ = 1/R2 + 1/R3
1/Робщ = 1/3 + 1/3
1/Робщ = 2/3.

Теперь найдем значение Робщ:

1/Робщ = 2/3
Робщ/1 = 3/2
Робщ = 3/2
Робщ = 1.5 Ом.

Таким образом, сопротивление параллельного соединения R2 и R3 равно 1.5 Ом.

Шаг 2: После этого, мы можем заметить, что R1 и R4 соединены последовательно с параллельным соединением R2 и R3. В последовательном соединении сопротивлений, общее сопротивление можно вычислить путем суммирования значений сопротивлений:

Робщ = Р1 + Рсуммарное,
где Рсуммарное - общее сопротивление параллельного соединения R2 и R3.

Подставим значения:

Робщ = Р1 + 1.5
Робщ = 4.5 + 1.5
Робщ = 6 Ом.

Таким образом, общее сопротивление цепи (Робщ) равно 6 Ом.

В результате, сопротивление цепи, указанное на рисунке как R1, R2, R3 и R4, равно 6 Ом.
