Добрый день! Рад, что вы обратились ко мне за помощью. Я готов вам помочь с практической работой по расчету цепей при смешанном соединении конденсаторов.
Итак, чтобы решить эту задачу, нам нужно использовать формулы и правила параллельного и последовательного соединения конденсаторов.

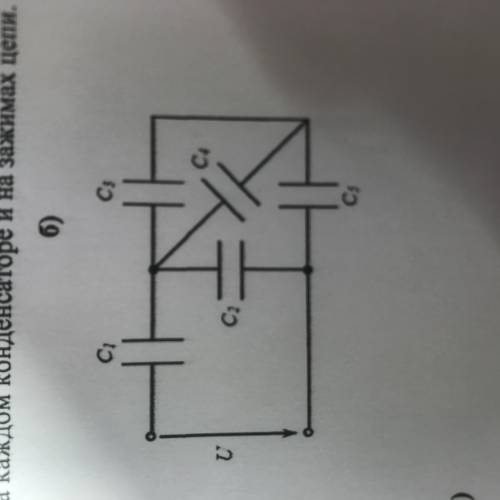

В данной задаче у нас есть 4 конденсатора, соединенных как на рисунке. Наша задача - рассчитать итоговую ёмкость всей цепи.
Давайте приступим к решению пошагово:
1. Сначала посмотрим, какие конденсаторы соединены последовательно. В нашем случае, это C2 и C3. Важно помнить, что при последовательном соединении конденсаторов, их ёмкости складываются по формуле:
Cпосл = C2 + C3
2. Теперь посмотрим на параллельное соединение конденсаторов. В нашем случае, это параллельное соединение конденсаторов C1 и Cпосл (C2 + C3). Важно помнить, что при параллельном соединении конденсаторов, их ёмкости складываются по формуле:
Cпар = C1 + Cпосл
3. Также, у нас есть еще один конденсатор C4, который не соединен ни с кем. Его ёмкость остается без изменений:
C4 = C4
4. Остается только посчитать итоговую ёмкость всей цепи, объединив результаты предыдущих вычислений. В нашем случае, это будет:
Cит = Cпар + C4
Теперь, когда мы выразили все ёмкости в цепи через изначальные конденсаторы, мы можем подставить значения и сделать расчет:
C2 = 35 мкФ
C3 = 35 мкФ
C1 = 20 мкФ
C4 = 15 мкФ
Теперь вычислим последовательное соединение:
Cпосл = 35 мкФ + 35 мкФ = 70 мкФ
Теперь вычислим параллельное соединение:
Cпар = 20 мкФ + 70 мкФ = 90 мкФ
И, наконец, найдем итоговую ёмкость всей цепи:
Cит = 90 мкФ + 15 мкФ = 105 мкФ
Таким образом, итоговая ёмкость всей цепи равна 105 мкФ.
Надеюсь, мое пояснение было понятным и помогло вам решить задачу. Если у вас возникнут еще вопросы, пожалуйста, не стесняйтесь задавать их.
