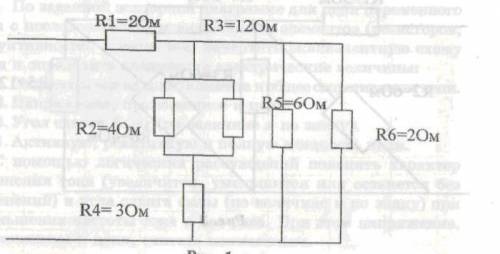

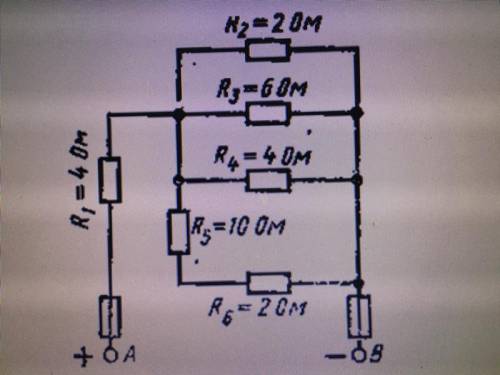

Цепь постоянного тока содержит несколько резисторов, со¬единенных смешанно. Схема цепи с указанием сопротивлений резисторов приведена на соответствующем рисунке. Всюду ин¬декс тока или напряжения совпадает с индексом резистора, по которому протекает этот ток, или на котором действует это напряжение (например: через резистор R3 проходит ток 13 и на нем действует напряжение U3). Определить величину, ука¬занную в таблице, а также мощность, потребляемую всей це¬пью и расход электрической энергии за 8 часов работы цепи. Пояснить с логических рассуждений характер изменения электрической величины, заданной в таблице вари¬антов, если один из резисторов замкнуть накоротко или вык¬лючить из схемы. При этом считать напряжение ав неизмен¬ным. При необходимости выполнить расчет требуемой величи¬ны в измененной схеме.

Задаваемая величина: Uав=120В
Определить: 15
Действие с резистором: Выключение R2
Рассмотреть изменение величины U6
