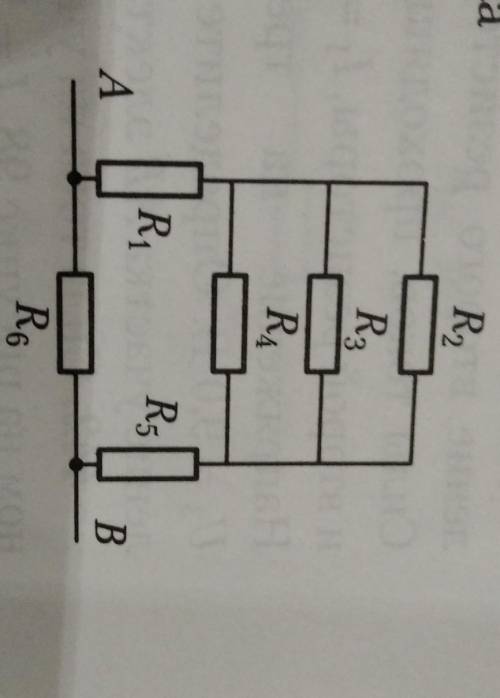

На участке AB электрической цепи резисторы, сопротивления которых R1 = 2 ом, R2=R3=R4=9 Ом, R5=1 Ом, R6=6 Ом, соединены так, как показано на рисунке. определите общее сопротивление этого участка цепи.​

R2=R3=R4=9 Ом =>

R(2-4)=R2/3=R3/3=R4/3=9/3=3 Ом;

R(1-5)=R1+R(2-4)+R5=2+3+1=6 Ом;

R6=R(1-5)=6 Ом =>

Rᴀв=R(1-6)=R6/2=R(1-5)/2=6/2=3 Ом.

Объяснение:

3 Oм

Объяснение:

Сначала определим сопротивление R₂,R₃, R₄. Расположены они параллельно, поэтому воспользуемся формулой: 1/R=1/R₂+1/R₃+1/R₄

1/R=1/9

R=3 Ом

Далее имеем последовательное соединение R₁, R₂₃₄ и R₅, получается R₁₂₃₄₅2+3+1= 6 Ом.

После этого общее сопротивление равно:

Ом
