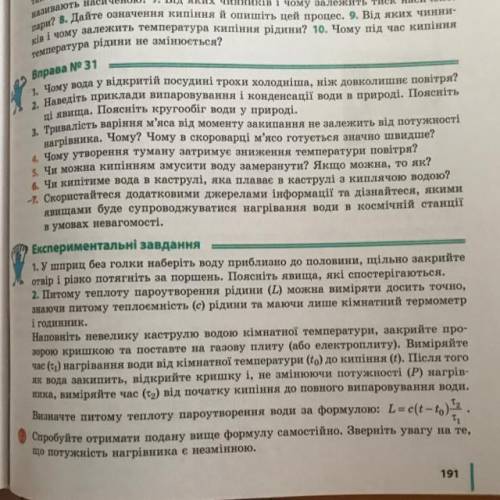

удельную теплоту парообразования жидкости (L) можно измерить достаточно точно, зная удельную теплоемкость (с) жидкости и имеющие лишь комнатный термометр и часы. Наполните небольшую кастрюлю водой кимнатной температуры, закрой прозрачной крышкой и поставьте на газовую плиту (или электроплита). Измерьте время (t) нагревание воды от комнатной температуры (to) до кипение (t). После того как вода закипит, oткройте кришкy и, не изменяя мощности (Р) отопителя,измерьте время (т) от начала кипение до полной испаряемости.

Объяснение:

Задача 1

Дано:

ЭДС = 20 В

r = 1,2 Ом

R = 2,3 Ом

I - ?

U - ?

По закону Ома для полной цепи:

I = ЭДС / (R+r) = 20/(2,3+1,2) = 20 / 4 = 5 А

U = I·R = 5·2,3 = 11,5 В

Задача 2:

Дано:

ЭДС = 12 В

r = 1 Ом

R л= 13 Ом

R₁ = R₂ = 20 Ом

Uлам - ?

Uрез - ?

Резисторы соединены параллельно

R₁₂ = R₁R₂/(R₁+r₂) = 20·20/(20+20)=10 Ом

R = Rл+R12 = 13+10 = 23 Ом

I = ЭДС / (R+r) = 12 / (23+1) = 0,5 А

Uл = I·Rл = 0,5·13 = 6,5 В

U₁=U₂=I·R₁₂ = 0,5·10 = 5 В

Задача 3

Дано:

ЭДС = 15 В

R₁=R₂=R₃=R₄ = 4 Ом

Ii - ?

Ui - ?

R₃₄ = 4/2 = 2 Ом

R = R₁ + R₃₄ + R₂ = 4+2+4 = 10 Ом

I = ЭДС / R = 15 / 10 = 1,5 А

I₁ = I₂ = 1,5 А

I₃=I₄ = 1,5/2 = 0,75A

U₁=U₂= I₁·R₁ = 1,5·4 = 6 В

U₃=U₄ = I·R₃₄ = 1,5·2 = 3 В

Объяснение:

Задача 1

Дано:

ЭДС = 20 В

r = 1,2 Ом

R = 2,3 Ом

I - ?

U - ?

По закону Ома для полной цепи:

I = ЭДС / (R+r) = 20/(2,3+1,2) = 20 / 4 = 5 А

U = I·R = 5·2,3 = 11,5 В

Задача 2:

Дано:

ЭДС = 12 В

r = 1 Ом

R л= 13 Ом

R₁ = R₂ = 20 Ом

Uлам - ?

Uрез - ?

Резисторы соединены параллельно

R₁₂ = R₁R₂/(R₁+r₂) = 20·20/(20+20)=10 Ом

R = Rл+R12 = 13+10 = 23 Ом

I = ЭДС / (R+r) = 12 / (23+1) = 0,5 А

Uл = I·Rл = 0,5·13 = 6,5 В

U₁=U₂=I·R₁₂ = 0,5·10 = 5 В

Задача 3

Дано:

ЭДС = 15 В

R₁=R₂=R₃=R₄ = 4 Ом

Ii - ?

Ui - ?

R₃₄ = 4/2 = 2 Ом

R = R₁ + R₃₄ + R₂ = 4+2+4 = 10 Ом

I = ЭДС / R = 15 / 10 = 1,5 А

I₁ = I₂ = 1,5 А

I₃=I₄ = 1,5/2 = 0,75A

U₁=U₂= I₁·R₁ = 1,5·4 = 6 В

U₃=U₄ = I·R₃₄ = 1,5·2 = 3 В
