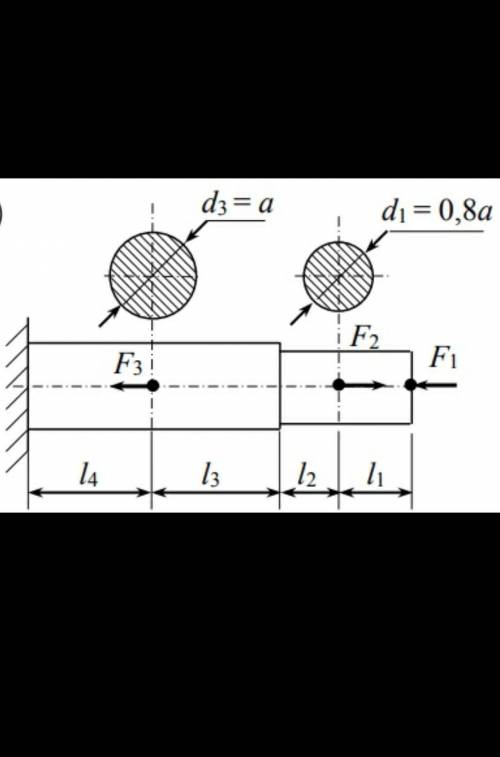

Расчет бруса на прочность и жесткость при растяжении (сжатии) Для заданного бруса выполнить:
1) построить эпюру продольных сил;
2) определить необходимые размеры поперечных сечений бруса из условия прочности;
3) построить эпюру нормальных напряжений;
4) построить эпюру перемещений.
Данные:
F1 =150кН
F2=50кН
F3 =150кН
Допускаемые напряжения [σ] =100 МПа
l1 =1,4м
l2 =0,7м
l3=1,5м
l4=1,2м​

Образовательная: знакомство со строением уха, слуховым аппаратом человека; продолжение работы по формированию навыков учащихся работать в группе, анализировать источники информации, выполнять эксперимент; закрепление знаний и умений составлять задачи по теме и решать их. – Воспитательная: воспитание мировоззренческих понятий (причинно-следственные связи в окружающем мире, познаваемость окружающего мира и человечества); нравственное воспитание – любви к природе, чувства товарищеской взаимовыручки, этики групповой работы. – Развивающая: развитие навыков и умений классифицировать и обобщать, составлять схемы, формулировать выводы по изученному материалу; развитие самостоятельности мышления и интеллекта, грамотной устной речи, навыков практической работы. Оборудование: схемы, фотографии, видеофильм или презентация «Изучение слухового аппарата человека», телевизор (мультимедийный проектор), компьютеры с выходом в интернет, другие источники информации, презентация, видеоролик. Ход урока I. Организационный этап (1–2 мин). В кабинете парты расставлены для работы в группах по 3–4 учащихся. Учитель объясняет цели и задачи урока. Формируются группы (по желанию), раздаётся рабочий материал. Каждая группа имеет компьютер с выходом в интернет. В течение заданного времени группа готовит тексты мини-рассказов (докладов) по различным источникам информации (библиотечные ресурсы, электронные учебники, интернет, видеотека, мультимедийные источники информации), иллюстрирует их слайдами, схемами, картинками. II. Активизация мыслительной деятельности (5 мин) ФИЗИЧЕСКИЙ СЛОВАРИК (Из словаря В.Даля.) Вокальный. Заимствовано в начале XVIII в. из французского языка: vocal – гласный, голосовой, звучащий. •В унисон (в один голос). Возникло в XIX в. в результате сращения в одно слово, заимствованного из итальянского языка, где unus – один, sonus – звук, голос. •Слух. Общеславянское. Образовано с суффикса -х- от того же корня, что и слово слыть.

2) Импульс тела определяется как: p=mv, m-масса тела, v-его скорость.

Посчитаем массу автомобиля, когда бак полностью заполнен водой:

m=M+ρV, ρ-плотность воды (1000 кг/м³), V- объем бака.

m=4000 кг +  1000 кг/м³*4 м³ = 8000 кг = 8 т.

а) Переведем скорость в СИ: 18 км/ч = 18*1000/3600 = 5 м/с.

p=mv = 8000 кг * 5 м/с = 40 000 кг*м/с.

б) Переведем скорость в СИ: 54 км/ч = 54*1000/3600 = 15 м/с.

p=mv = 4000 кг * 15 м/с = 60 000 кг*м/с.

3) Запишем изменение импульса для шарика:

Δp=p₁-p₀ - здесь Δp, p₀, p₁ - вектора.

Где начальный импульс  p₀=+mv₀, p₁=-mv₀.

|Δp| = mv₀-(-mv₀)=2mv₀=2*0.02 кг*5 м/с = 0,2 кг*м/с.

Сила через изменение импульса за время Δt:

F = |Δp|/Δt = 0,2 кг*м/с/0.1 c = 2 Н.
