1) I= 100 mA = 0.1 A U=2.88 В.
2) R4=30 Ом, ток изменится (увеличится) на 1 ампер.
Объяснение:

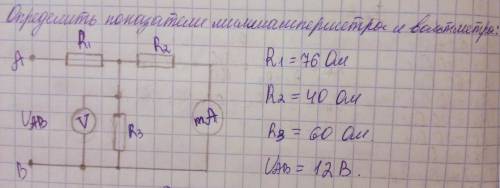

1) R4=R1+R2=76+40=116 Ом I=U/R=12/116=0.1 А или 100 mA. это измеряемый ток.
R5=R2*R3/(R2+R3)=40*60/100=24 Это сопротивление участка с параллельным соединением. Rобщ=R5+R1=24+76=100. Ток всей цепи I=U/R=12/100=0.12 А. Следовательно на вольтметре будет U=I*R=0.12*24=2.88 В. (Можно проверить U для R1 U=I*R1=0.12*76=9.12 В. Теперь сложим напряжения этих двух участков и мы должны получить общее напряжение 2,88+9,12=12 В.)

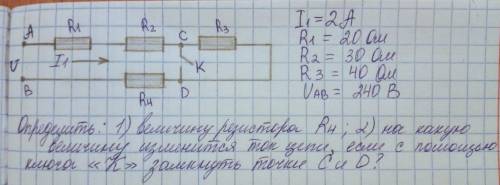

2) Общее сопротивление R=U/I=240/2=120 Ом. и это же R=R1+R2+R3+R4=20+30+40+R4=90+R4 Из этого R4=120-90=30 Ом.
При замыкании ключа R3=0. Rобщ=R1+R2+R4=20+30+30=80 Ом. Отсюда I=U/R=240/80=3 А. А первоначально был 2 А. Значит изменится на 3-2=1 А.
