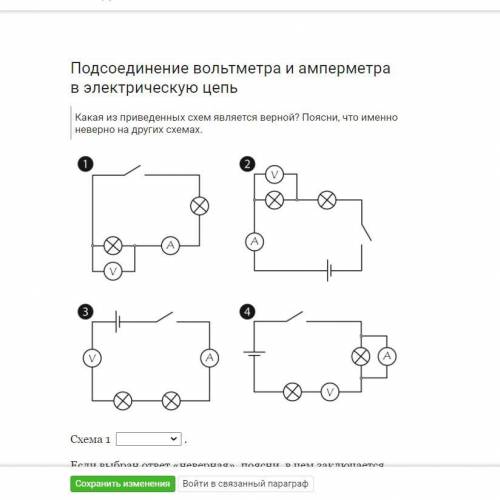

Правильные схемы 2
неправильные 1,3,4
Объяснение:
В схеме 1 нет источника питания (батареи).
В схеме 3 Вольтметр включен в разрыв цепи. Вольтметр имеет очень большое сопротивление и ток в цепи будет мизерным ( у идеального вольтметра сопротивление стремится в бесконечность).
В схеме амперметр включен параллельно лампочке. Амперметр имеет очень маленькое сопротивление (в идеале стремится к нулю) и в таком включении весь ток потечет через амперметр. Лампочка не загорится. Вольтметр тоже включен в разрыв цепи. (Смотри объяснение для схемы 3).
