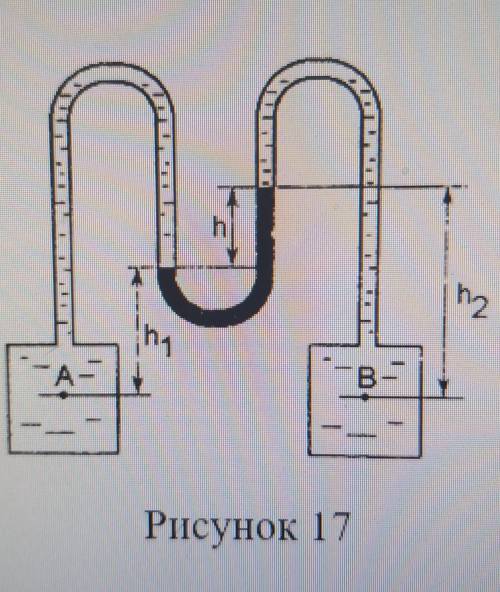

Дифференциальный ртутный манометр подключён к двум закрытым резервуарам с водой (рисунок 17). Определить давление в резервуаре В, если известно давление pА=210кПа в резервуаре А, а показание ртутрого дифференципльного манометра h=0,3м.
В данной задаче нам дан ртутный дифференциальный манометр, который подключен к двум закрытым резервуарам с водой. Нам известно, что давление в резервуаре А (pА) составляет 210 кПа, а показание ртутрого дифференциального манометра (h) равно 0,3 м.
Дифференциальный ртутный манометр используется для измерения разности давлений между двумя точками. В данном случае, разность давлений на торцах ртутного столба будет равна разности давлений между резервуарами А и В.
На рисунке 17 видно, что ртутный столб имеет различные высоты в каждой части манометра. Разность этих высот определяется разностью давлений между резервуаром А и резервуаром В.
Мы можем использовать закон Паскаля, который гласит, что разность давлений между любыми двумя точками невозможно, если давление на этих точках одинаково. Поэтому можем сказать, что давление на уровне 1 должно быть равно давлению на уровне 2.
Для определения давления в резервуаре В (pB), нам необходимо определить разность давлений между резервуарами А и В. Для этого нам нужно вычислить разность уровней ртутного столба h.
Формула, позволяющая нам рассчитать разность давлений по высоте ртутного столба, выглядит следующим образом:
pB - pA = ρ * g * h,
где pB - давление в резервуаре B,
pA - давление в резервуаре A,
ρ - плотность ртути,
g - ускорение свободного падения,
h - разность уровней ртутного столба.
Известно, что плотность ртути равна 13 600 кг/м³, а ускорение свободного падения g равно приблизительно 9,8 м/с².
Подставляем известные значения в формулу и находим разность давлений:
pB - 210 кПа = 13 600 кг/м³ * 9,8 м/с² * 0,3 м.
Решаем уравнение относительно pB:
pB = 210 кПа + 13 600 кг/м³ * 9,8 м/с² * 0,3 м.
Вычисляем значение выражения и получаем значение давления в резервуаре В.
После подстановки числовых значений:
pB = 210000 Па + 13,6 * 9,8 * 0,3 Па
pB = 210000 Па + 40,032 Па
pB = 210040,032 Па
Итак, давление в резервуаре В равно 210040,032 Па.
Важно помнить, что результат выражен в паскалях (Па). Если требуется значение в других единицах давления, то его необходимо сконвертировать.
