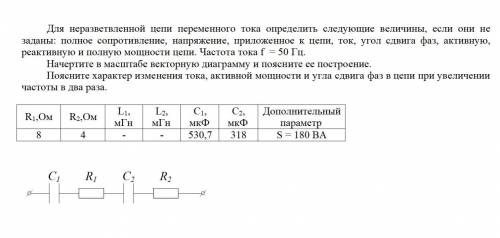

Для неразветвленной цепи переменного тока определить следующие величины, если они не заданы: полное сопротивление, напряжение, приложенное к цепи, ток, угол сдвига фаз, активную, реактивную и полную мощности цепи. Частота тока f = 50 Гц. Начертите в масштабе векторную диаграмму и поясните ее построение.

Поясните характер изменения тока, активной мощности и угла сдвига фаз в цепи при увеличении частоты в два раза.

Принцип работы такой: с некоей силой F1 мы давим на маленькую площадь, под ней образуется давление, которое давит на большую площадь и за счёт этого даёт большую силу на выходе.
Давление есть отнощение силы к площади: P=F/S
Раз у нас цилиндр, его сечение круговое и площадь сечения равна: S=П*R^2 = П*(D/2)^2 = П * D^2 / 4
Отнощение площадей будет: S1 / S2 = (П * D1^2 / 4) / (П * D2^2 / 4) = D1^2 / D2^2 = 50*50 / 4*4 = 2500 / 16 = 156,25
Давление силы F1 в большом цилиндре будет равно давлению в малом цилиндре с силой F2:
P = F1/S1 = F2/S2
Отсюда F1/F2 = S1/S2 = 156,25 раз

1) Время дано в минутах, ответ нужно дать в метрах, поэтому выражаем обе скорости в м/мин: 110 км/ч = 110·1000/60 = 1833 м/мин; 70 км/ч = 70·1000/60 = 1167 м/мин.
2) Ставим красную точку "на носу" пассажирского поезда, и фиолетовую точку "на носу" товарного поезда. Чертим схему, на которой отмечаем положение обоих точек в момент, когда пассажирский поезд догнал товарный, и их положение через минуту, когда пассажирский поезд закончил обгон товарного.
3) По схеме видно, что красная точка расстояние AD за 3 минуты со скоростью 1833 м/мин, следовательно AD = 1833·3 = 5499 (м). Аналогично, фиолетовая точка расстояние BС за 3 минуты со скоростью 1167 м/мин, следовательно BC = 1167·3 = 3501 (м).
4) Из рисунка видно, что AD = AB + ВС + CD, где отрезок AВ равен длине пассажирского поезда, отрезок СD равен длине товарного поезда.
Находим длину пассажирского поезда AВ = AD − BC − CD = 5499 − 3501 − 1800 = 198 (м).
