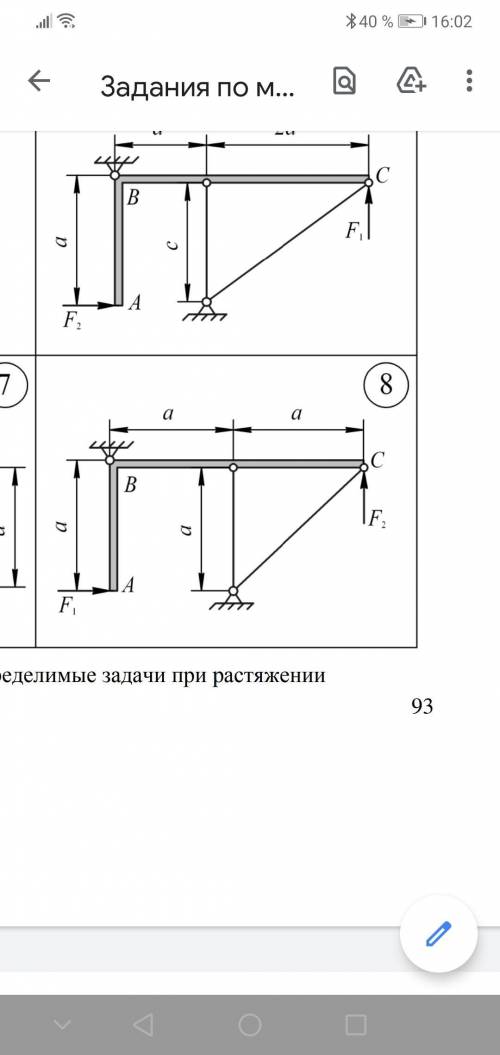

Абсолютно жесткий брус ABC, показанный на рис. 3.2, закреплен шарнирно на опоре и удерживается в равновесии двумя стержнями
одинакового поперечного сечения при шарниров. Значения
внешних сил F1 и F2, а также размеры конструкции даны в табл. 3.2.
Допускаемое напряжение для материала стержней [σ] = 160 МПа.
Требуется:
1) определить все реактивные силы;
2) по наиболее нагруженному стержню определить площади по-
перечного сечения стержней и их диаметры.
F1=36kH F2=16 kH a=1.7м
Рис 8
