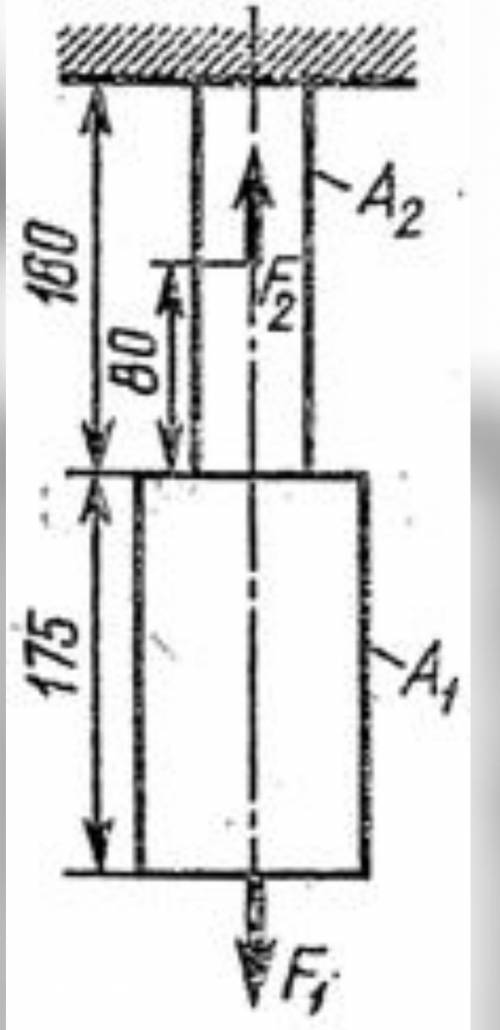

Для стального бруса круглого поперечного сечения диаметром D требуется: 1) построить эпюры продольных сил и нормальных напряжений;
2) проверить прочность стержня, если [σ] = 160МПа.
3). проверить жёсткость стержня

F1=22кН F2=15кН A1=1200мм2 A2=1600мм2

Порядок расчёта:
1. Изобразить расчётную схему.
2. Разделить брус на участки нагружения, границы которых находятся в точках приложения сил.
3. Определить продольные силы на участках бруса, используя метод сечений.
4. Провести нулевую линию параллельно оси бруса.
5. Найденные величины продольных сил отложить в масштабе в виде ординат, перпендикулярных оси бруса (положительные значения вверх от нулевой линии, отрицательные вниз). Через концы ординат провести линии параллельно оси бруса; поставить знаки и заштриховать эпюру параллельно ординатам.
6. Разделить брус на участки нагружения для построения эпюры нормальных напряжений, с учётом площади поперечного сечения бруса.
7. Найти значение нормальных напряжений для каждого участка нагружения.
8. Построить эпюру нормальных напряжений по найденным значениям.
9. Определить опасный участок.
10. Сравнить расчётное напряжение с допустимым напряжением.​
