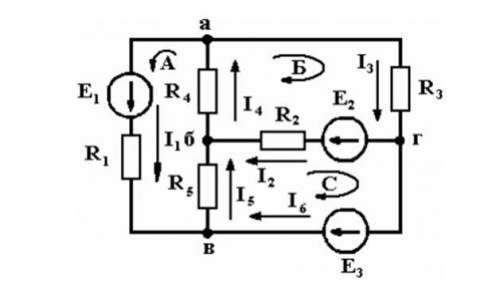

Задание Для цепи на рис.1 заданы параметры элементов:
ЭДС источников: E_1=E_2=E_3=20В
Сопротивления приемников: R_1=1Ом,R_2=2Ом,R_3=5Ом,R_4=R_5=10 Ом.
Для решения этой задачи расчета электрической цепи используют основные законы электрических цепей: закон Ома, первый и второй законы Кирхгофа.
Порядок расчета:
Положительные направления токов ветвей, как и раньше, выбираются в начале расчета произвольно. Положительные направления контурных токов также выбираются произвольно. Зная контурные токи легко определить реальные токи в ветвях. Например, для несмежных ветвей значения контурных токов и токов ветвей равны по величине, а знаки определяются в зависимости от выбранных направлений контурных токов и токов в ветвях. В смежных ветвях токи определяются алгебраической суммой контурных токов соседних контуров с учетом их положительных направлений.
Составить систему уравнений по методу контурных токов составим уравнения по II закону Кирхгофа для независимых контуров рассматриваемой цепи с учетом соотношения тока и напряжения на резисторах по закону Ома:
- для контура А;
- для контура Б;
- для контура С;
В составленных уравнениях выразить токи ветвей через контурные токи (для контуров А, Б, С).
Решить систему уравнений методом определителей.
Произвести проверку баланса мощности в цепи.
