ФІЗИКА 10 КЛАС БУДЬ ЛАСКА ТЕРМІНОВО ів​

Правило левой руки: Если ладонь левой руки расположить так, чтобы в нее входили линии магнитной индукции, а четыре вытянутых пальца расположить по направлению тока в проводнике, то отогнутый большой палец покажет направление силы Ампера, действующей со стороны магнитного поля на проводник с током.
Проще говоря: Ладонь должна быть расположена параллельно северному полюсу (кубику с буквой N), (так как магнитные линии выходят из северного полюса и входят в южный, и если расположить ладонь параллельно северному полюсу, то они будут входить в ладонь под прямым углом), а четыре пальца должны быть направлены по направлению тока (если круг, то ток направлен к нам, и следовательно четыре пальца мы направляем на себя, если крест, то ток направлен от нас, и четыре пальца мы направляем от себя. Вот и всё, если вы все сделали правильно, то большой палец покажет направление силы Ампера.
Первый столбик (сверху вниз):
Вверх, вверх, вниз, вниз
Второй столбик (сверху вниз):
Вправо, вправо, влево, влево

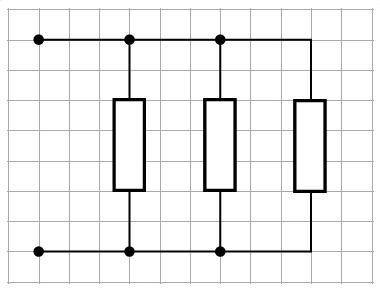

Первая схема. Все три резистора соединены параллельно (каждая точка каждого резистора соединена с двумя другими резисторами).

Сопротивление цепи при R₁ = 60 Ом:

         1/R = 1/R₁ + 1/R₁ + 1/R₁ = 3/R₁

         R = R₁/3 = 20 (Ом)

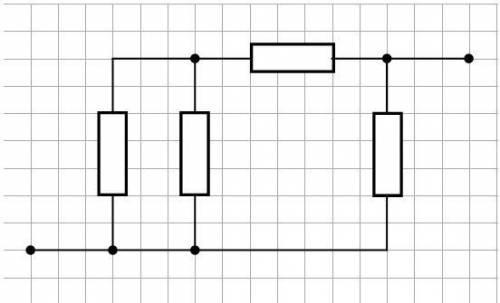

Вторая схема строится так же: три резистора соединены параллельно, но в разрыв между соединением второго конца третьего резистора (справа) с двумя другими резисторами добавлен четвертый резистор.

Сопротивление цепи:

Два левых резистора соединены параллельно:

       R₁₂ = R₁²/2R = R₁/2 = 30 (Ом)

Последовательно с этой группой подключен четвертый резистор (верхний). Суммарное сопротивление:

      R₁₂₄ = R₁₂ + R₄ = 30 + 60 = 90 (Ом)

Последний (третий) резистор соединен с группой R₁₂₄ параллельно. Общее сопротивление цепи:

      R = R₁₂₄R₃/(R₁₂₄+R₃) = 5400 : 150 = 36 (Ом)
