Дано: U = 220 B; R₀ = 120 Ом
Найти: P₁; P₂; P₃.

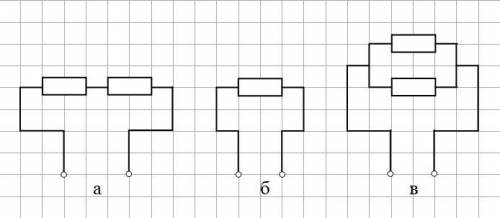

Схемы подключения - на рисунке.
1). Схема а. Подключение спиралей последовательное.
Сопротивление плитки: R₁ = 2R₀ = 240 (Ом)
Ток в цепи: I₁ = U/R₁ = 220 : 240 ≈ 0,92 (A)
Мощность плитки: P₁ = I₁U = 0,92 · 220 ≈ 201 2/3 (Вт)
2). Схема б. Одиночное подключение спиралей.
Сопротивление плитки: R₂ = R₀ = 120 (Ом)
Ток в цепи: I₂ = U/R₂ = 220 : 120 ≈ 1,83 (A)
Мощность плитки: P₂ = I₂U = 1,83 · 220 ≈ 403 1/3(Вт)
3). Схема в. Параллельное подключение.
Сопротивление плитки: R₃ = R₀/2 = 120 : 2 = 60 (Ом)
Ток в цепи: I₃ = U/R₃ = 220 : 60 ≈ 3,7 (A)
Мощность плитки: P₃ = I₃U = 3,7 · 220 ≈ 806 2/3 (Вт)
Таким образом: P₁ : P₂ : P₃ = 1 : 2 : 4
Шляпка - северный полюс (N), острие - южный (S).
Объяснение:
Учитывая, что электрический ток течет из "+" источника ЭДС (батарейки) в "-", определяем:
если смотреть со стороны шляпки, ток течет по виткам соленоида против часовой стрелки.
Применив Правило буравчика (правого винта) заметим, что если со стороны шляпки крутить буравчик так, чтобы его рукоятка вращалась против часовой стрелки (по направлению тока), то оказывается, что мы его "выкручиваем" из шляпки. Следовательно силовые линии магнитного поля выходят из шляпки, а т.к. силовые линии магнитного поля всегда замкнуты, то они заходят в острие гвоздя.
Тот полюс постоянного магнита, откуда силовые линии магнитного поля выходят мы называем северным.
Следовательно шляпка - северный полюс (N, синий), острие - южный (S, красный).
